Tuotteen esittely
AT pneumaattista toimilaitetta käytetään ohjaamaan läppäventtiilejä, palloventtiilejä ja koneita, joissa on pyörivä liike automaattisesti. Tarkat painevaletut alumiiniseos kaksikerroksiset männät, joissa on kova hapetuskäsittely, parantavat pyörimiskulman tarkkuutta ja käyttöikää. XM -sarjan hammaspyörän pneumaattiset pyörivät toimimoottorit ovat tyyliltään ainutlaatuisia, edistyneitä tekniikassa, tarkkoja valmistuksessa, taloudellisia ja pienikokoisia, ja ne voidaan varustaa suoraan muilla lisälaitteilla tehokkuuden ja talouden parantamiseksi.
Nopeat tiedot

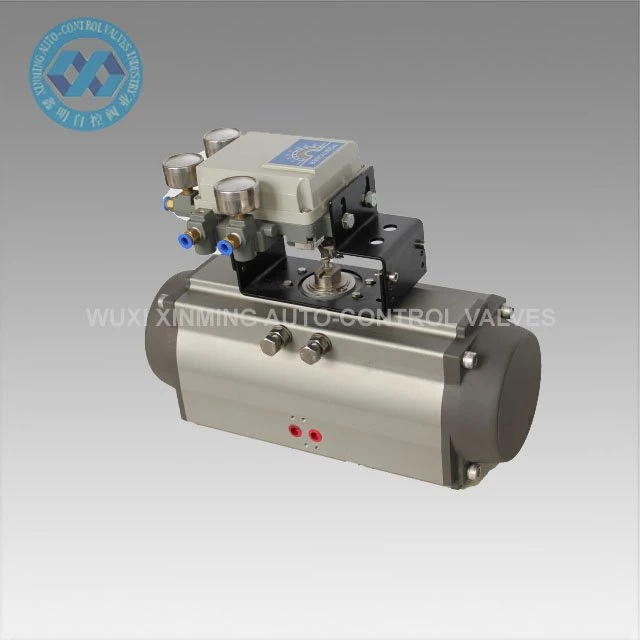

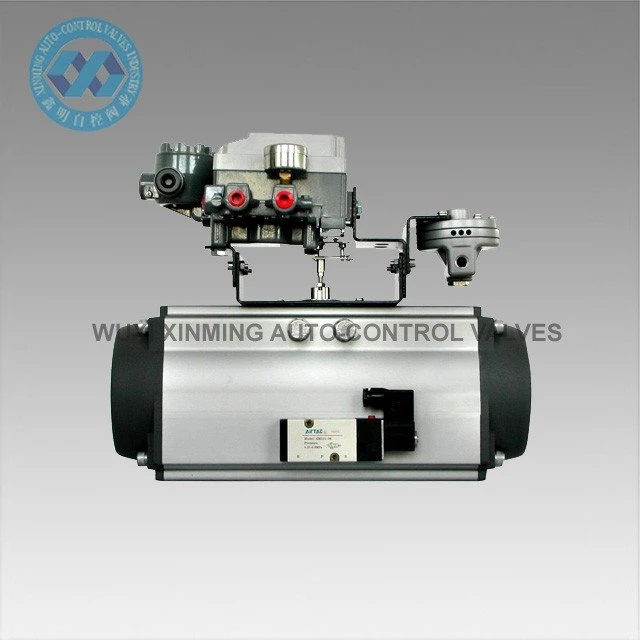

Tuotteen nimi: AT pneumaattinen toimilaite
Tuotemerkki: XM, ja OEM on myös hyväksytty
Toimilaitteen koko: 32mm-400mm
Kiertokulma: 0 ° ~ 90 ° (± 5 °)
Käyttölämpötila -alue: -20 ℃ ~ +80 ℃ (vakio)
-40 ℃ ~ +80 ℃ (matala lämpötila)
-15 ℃ ~ 150 ℃ (korkea lämpötila)
Ilmansyöttöpaine: 0,2 ~ 0,8 MPa, enintään 10 MPa
Yläliitäntä: VDI/VDE3845 NAMUR
Pohjaliitäntä: ISO 5211 ja DIN3337
Materiaali: Alumiiniseos
Rakenne: hammaspyörä, hammaspyörät, kaksoistelineet
Toimilaitteen rungon pintakäsittely: kova eloksoitu tai hapetus
Päätykappaleen väri: musta harmaa, musta, tummansininen, taivaansininen, punainen, oranssi, vihreä jne.
Sertifiointi: CE, ATEX, SIL3, ISO9001: 2016
Tekninen parametri
XM AT PNEUMAATTISEN TOIMILAITTEEN LÄHTÖMOMENTTIAULUKKO
Malli | Tuloilman paine (yksikkö: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Ilmanpaineen ulostulomomentti (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

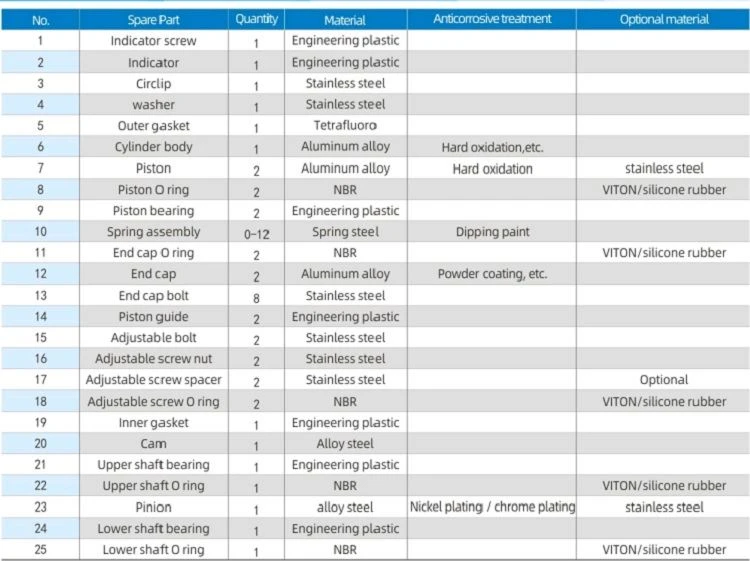

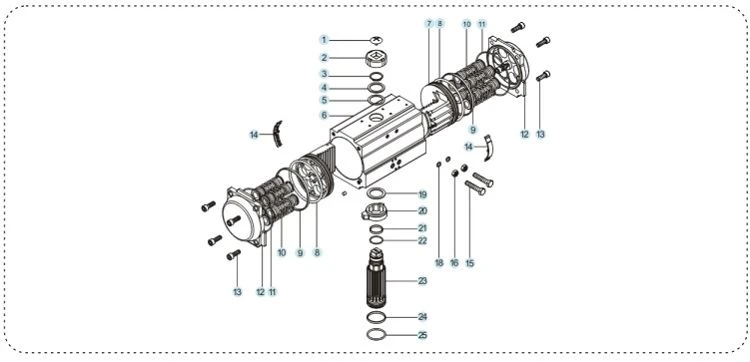

Varaosat ja materiaali

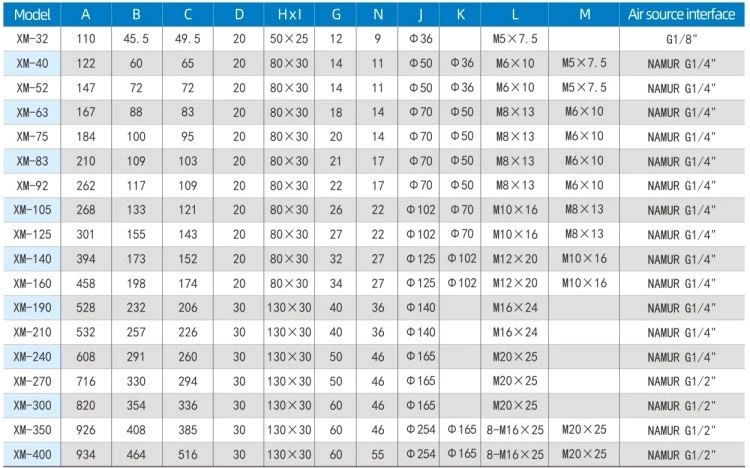

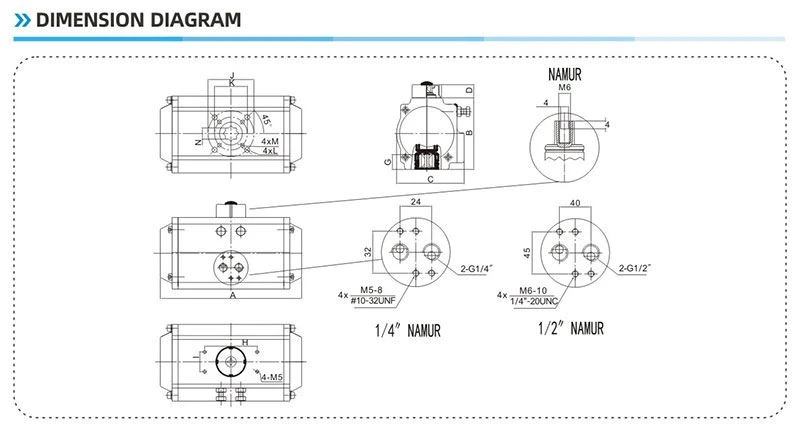

Mittakaavio
Etu
1) Kaikki tärkeät varaosat käsitellään kovalla anodisoinnilla lujuuden parantamiseksi suurelta osin hyvän suorituskyvyn ja käyttöiän varmistamiseksi.
2) Kaikki prosessit muodostavat CNC: n kertaluonteisesti prosessin tarkkuuden ja käyttöiän varmistamiseksi.
Yrityksen esittely
Vuodesta 2007 lähtien WUXI XINMING AUTO-CONTROL VENTTIILIT INDUSTRY CO., LTD on perustanut.
Valmistamme pääasiassa pneumaattista toimilaitetta, pneumaattista palloventtiiliä, pneumaattista läppäventtiiliä, pneumaattista/sähköistä säätöventtiiliä jne.

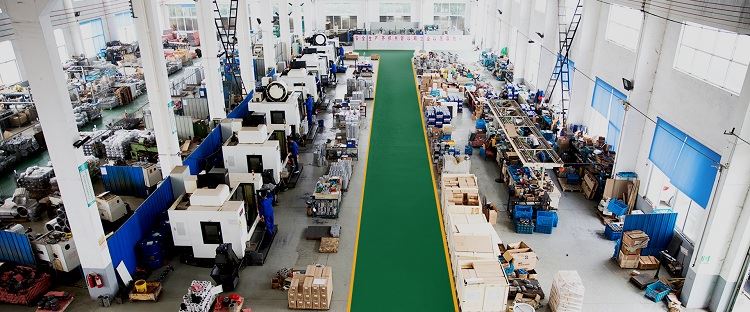

Yrityksellämme on kehittyneet käsittelylaitteet ja kehittyneet testauslaitteet. Käsittelylaitteitamme ovat sorvit, jyrsinkone, porauskone, höylä, porakone, CNC -sorvit, CNC -työstökeskukset ja muut laitteet. Sarjassa on yhteensä 30 sarjaa, joista 5 tuotua pystysuoraa koneen keskusta ja useita sarjoja edistyneitä CNC -sorveja.
