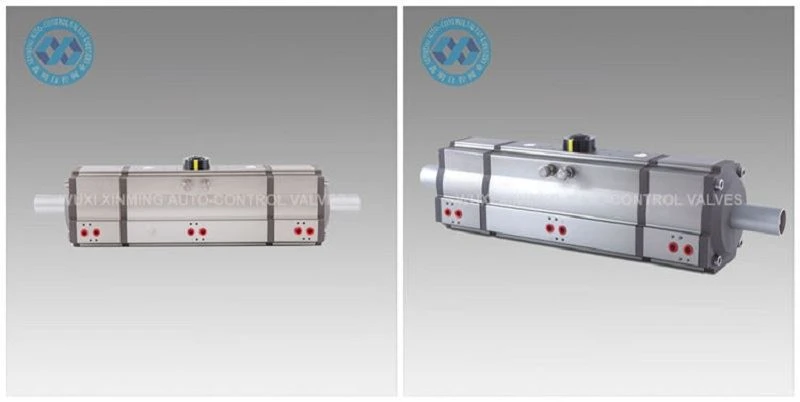

Tuotteen esittely

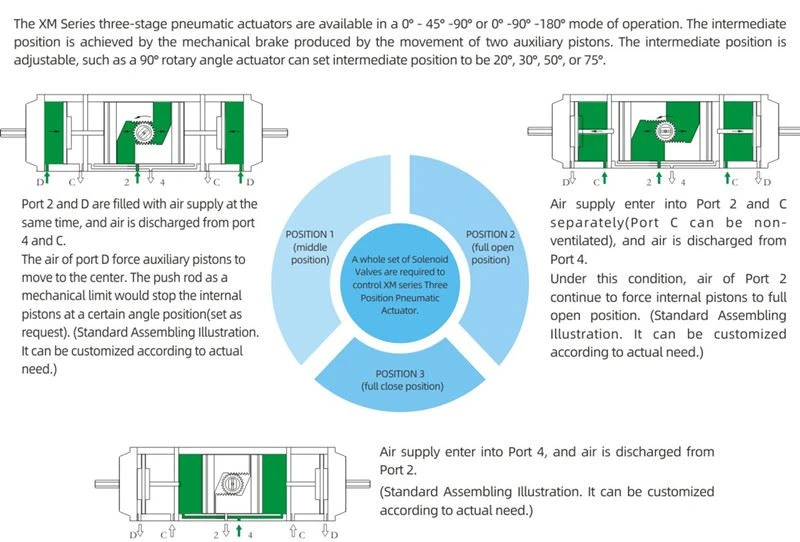

XM-sarjan kolmivaiheiset pneumaattiset toimilaitteet ovat saatavilla 0 asteen - 45 asteen -90 asteen tai 0 asteen -90 asteen -180 asteen tilassa. operaatio. Väliasento saavutetaan mekaanisella jarrulla, joka syntyy kahden apumännän liikkeestä. Väliasento on säädettävissä, kuten 90 asteen kiertokulmatoimilaite voi asettaa väliasennon 20 astetta, 30 astetta, 50 astetta tai 75 astetta.
Pikatiedot

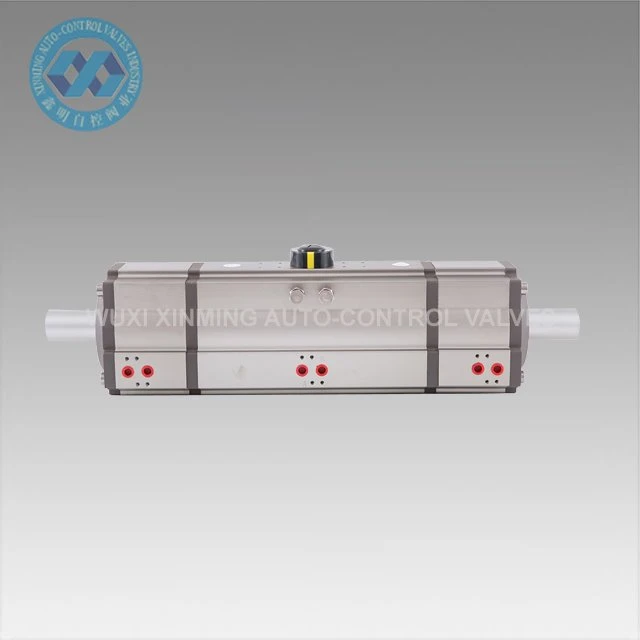

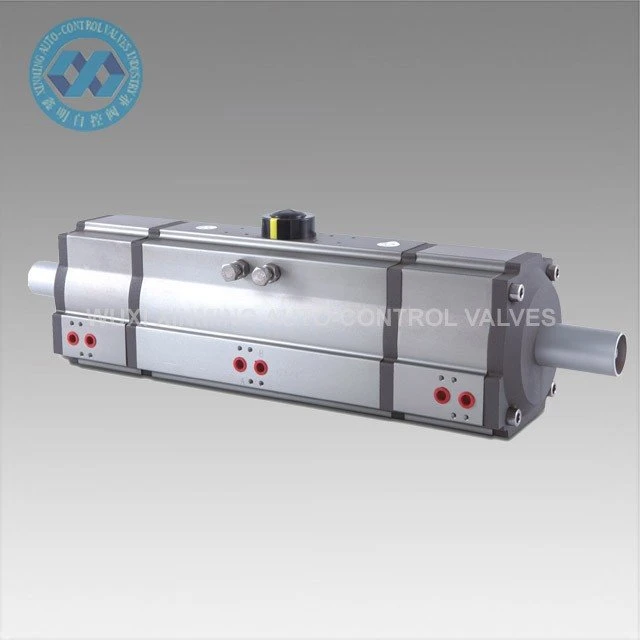

Tuotteen nimi: 3-asentoinen pneumaattinen toimilaite
Tuotemerkki: XM ja OEM hyväksytään myös
Toimilaitteen koko: 32mm-400mm
Pyörimiskulma: 0 astetta ~180 astetta (±5 astetta)
Käyttölämpötila-alue: -20 astetta ~ plus 80 astetta (vakio)
-40 astetta ~ plus 80 astetta (matala lämpötila)
-15 astetta ~150 astetta (korkea lämpötila)
Ilmansyöttöpaine: {{0}}.2~0.8MPa, 10Mpa max
Yläliitäntä: VDI/VDE3845 NAMUR
Pohjaliitäntä: ISO 5211 ja DIN3337
Materiaali: alumiiniseos
Rakenne: hammastanko, kaksitankoiset männät
Toimilaitteen rungon pintakäsittely: kova-anodisoitu tai dip-hapetus
Päätykupin väri: musta harmaa, musta, tummansininen, taivaansininen, punainen, oranssi, vihreä jne.
Sertifiointi: CE, ATEX, SIL3, ISO9001:2016
Pneumaattisten toimilaitteiden edut
1. Hyväksy jatkuva kaasusignaali ja lineaarisen ulostulon siirtymä (sähkön/kaasun muunnoslaitteen lisäämisen jälkeen se voi myös hyväksyä jatkuvan sähköisen signaalin), ja jotkut voivat tuottaa kulmasiirtymän, kun ne on varustettu keinuvivulla.
2. Sillä on positiivisia ja negatiivisia toimintoja.
3. Liikkumisnopeus on suuri, mutta nopeus hidastuu kuorman kasvaessa.
4. Lähtövoima on suhteessa käyttöpaineeseen.
5. Korkea luotettavuus, mutta venttiiliä ei voida ylläpitää kaasunlähteen katkaisun jälkeen (se voidaan ylläpitää pidätysventtiilin lisäämisen jälkeen).
6. Segmenttien ohjauksen ja ohjelmaohjauksen toteuttaminen on hankalaa.
7. Yksinkertainen huolto ja hyvä sopeutuvuus ympäristöön.
8. Lähtöteho on suuri.
9, räjähdyssuojattu toiminto.
Tarjontakyky
Toimituskyky: 10000 yksikköä kuukaudessa Pneumaattinen pyörivä toimilaite
Pakkaus & Toimitus
Pakkaustiedot: 1). erillinen laatikko, jonka sisällä on vaahtomuovipakkaus
2). vanerilaukku merikuljetukseen
3). Vanerilava lentokuljetukseen
Etu
1) Kaikki tärkeät varaosat käsitellään kova-anodisoinnilla lujuuden lisäämiseksi suuressa määrin hyvän suorituskyvyn ja käyttöiän varmistamiseksi.
2) Kaikki prosessit ovat kertamuotoisia CNC:llä prosessin tarkkuuden ja käyttöiän varmistamiseksi.
Tekninen parametri
XM 3 POSITION PNEUMAATTINEN TOIMILAITTEEN TULOMOMENTTITAULUKKO
Malli | Tuloilman paine (yksikkö:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Ilmanpaineen ulostulomomentti (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Palvelumme
1) 7x24 tunnin hotline
2) Tiukka laadunvalvonta
3) Hyvä laatu edulliseen hintaan
4) Erinomainen jälkipalvelu
5) Tekninen online-tuki
6) Nopea toimitusaika
