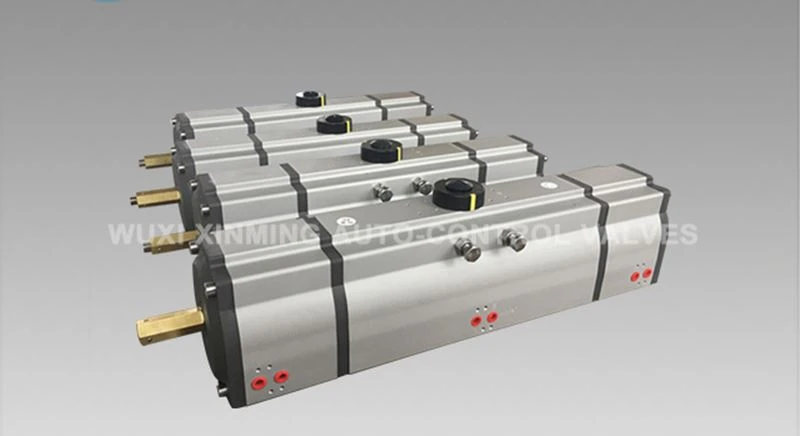

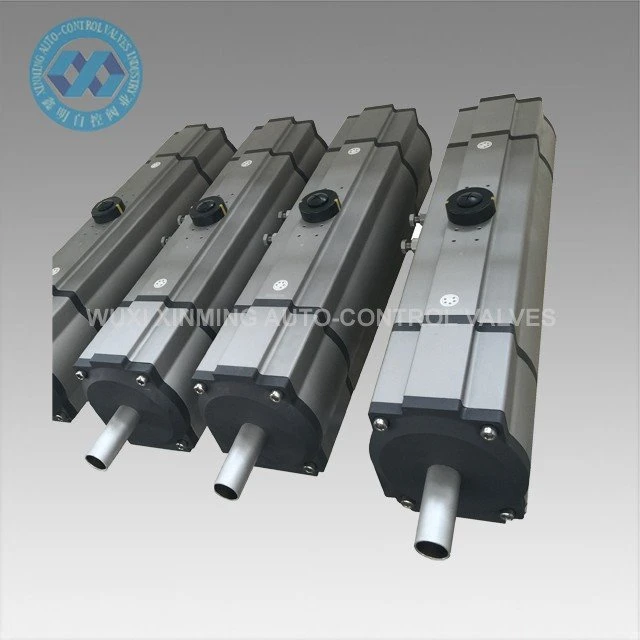

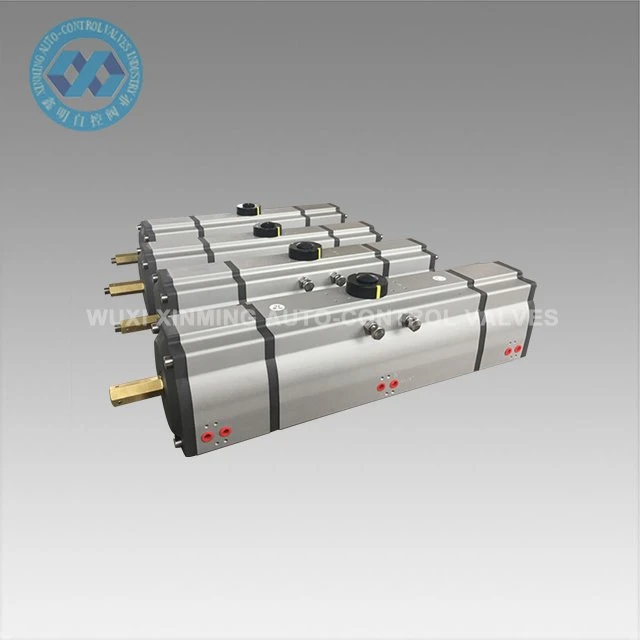

Tuotteen esittely
Kolmivaiheista pneumaattista toimilaitetta käytetään ohjaamaan läppäventtiilejä, palloventtiilejä ja koneita, joissa on pyörivä liike. Tarkat painevaletut alumiiniseos kaksikerroksiset männät, joissa on kova hapetuskäsittely, parantavat pyörimiskulman tarkkuutta ja käyttöikää. Kovalla hapettumalla varustettu toimilaitteen runko voi välttää naarmuuntumisen tehokkaasti.
Nopeat tiedot
Tuotteen nimi: Kolmivaiheinen pneumaattinen toimilaite
Tuotemerkki: XM, ja OEM on myös hyväksytty
Toimilaitteen koko: 32mm-400mm

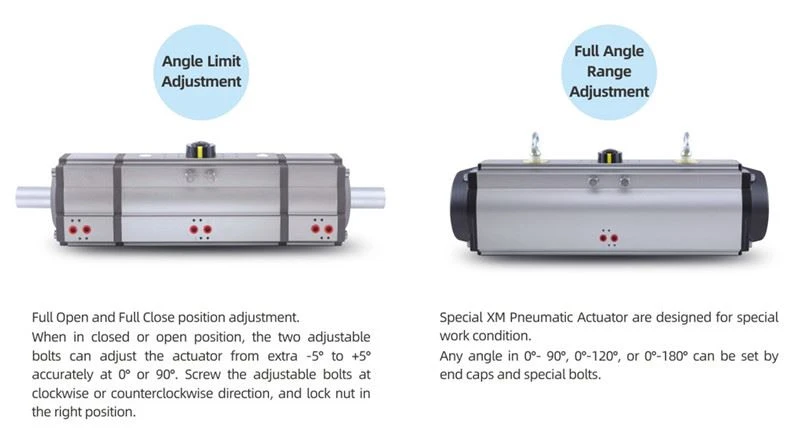

Kiertokulma: 0 ° ~ 180 ° (± 5 °)
Käyttölämpötila -alue: -20 ℃ ~ +80 ℃ (vakio)
-40 ℃ ~ +80 ℃ (matala lämpötila)
-15 ℃ ~ 150 ℃ (korkea lämpötila)
Ilmansyöttöpaine: 0,2 ~ 0,8 MPa, enintään 10 MPa
Yläliitäntä: VDI/VDE3845 NAMUR
Pohjaliitäntä: ISO 5211 ja DIN3337
Materiaali: Alumiiniseos
Rakenne: hammaspyörä, hammaspyörät, kaksoistelineet
Toimilaitteen rungon pintakäsittely: kova eloksoitu tai hapetus
Päätykappaleen väri: musta harmaa, musta, tummansininen, taivaansininen, punainen, oranssi, vihreä jne.
Sertifiointi: CE, ATEX, SIL3, ISO9001: 2016
Tekninen parametri
XM KOLMEN VAIHEEN PNEUMAATTINEN TOIMILAITTEEN LÄHTÖMOMENTTITAULUKKO
Malli | Tuloilman paine (yksikkö: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Ilmanpaineen ulostulomomentti (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Toimituskyky
Toimituskyky: 10000 yksikköä kuukaudessa Pneumaattinen pyörivä toimilaite
Pakkaus&vahvistin; Toimitus
Pakkaustiedot: 1). erillinen pahvilaatikko, jossa vaahtomuovipakkaus
2). vanerikotelo merenkulkuun
3). Vanerilava ilmakuljetukseen
Lähtösatama: Shanghai, Kiina
Toimitusaika:
Määrä (yksikköä) | 1-500 | 501-10000 | ＞10001 |
Arv. Aika (päivää) | 15 | 30 | Neuvoteltava |
Etu
1) Kaikki tärkeät varaosat käsitellään kovalla anodisoinnilla lujuuden parantamiseksi suurelta osin hyvän suorituskyvyn ja käyttöiän varmistamiseksi.
2) Kaikki prosessit muodostavat CNC: n kertaluonteisesti prosessin tarkkuuden ja käyttöiän varmistamiseksi.
Sovellus
Pneumaattiset hammaspyörä- ja hammaspyörätoimilaitteet voidaan soveltaa erilaisiin syttyviin, syövyttäviin, pölyisiin, voimakkaaseen magneettikenttään, säteilyyn, tärinään ja korroosioon sisä- tai ulkoympäristöissä, ja niitä käytetään laajalti sähkö-, petrokemian-, metallurgia-, öljy-, maakaasu-, kaupungeissa, rakennuksissa , Viemäröinti, kemikaalit, öljynjalostus, kaivostoiminta, voimalaitokset, metallurgia, rakentaminen, lääketiede, ruoka, maakaasu, tieteellinen tutkimus jne.
Yrityksen esittely
Vuodesta 2007 lähtien WUXI XINMING AUTO-CONTROL VENTTIILIT INDUSTRY CO., LTD on perustanut.
Valmistamme pääasiassa pneumaattista toimilaitetta, pneumaattista palloventtiiliä, pneumaattista läppäventtiiliä, pneumaattista/sähköistä säätöventtiiliä jne.

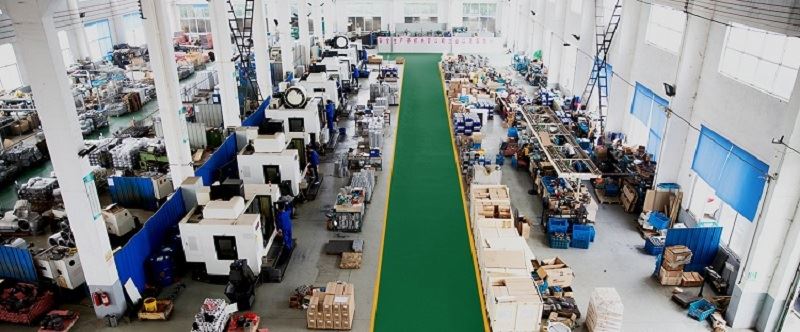

Yrityksellämme on kehittyneet käsittelylaitteet ja kehittyneet testauslaitteet. Käsittelylaitteitamme ovat sorvit, jyrsinkone, porauskone, höylä, porakone, CNC -sorvit, CNC -työstökeskukset ja muut laitteet. Sarjassa on yhteensä 30 sarjaa, joista 5 tuotua pystysuoraa koneen keskusta ja useita sarjoja edistyneitä CNC -sorveja.
