Tuotteen esittely
Alumiinista pneumaattista toimilaitetta käytetään ohjaamaan läppäventtiilejä, palloventtiilejä ja pyöriviä koneita automaattisesti.
Suunnitteluominaisuuksia
1. Venttiilin runko ja mäntä on kova-anodisoitu.
2. Ellei ilmaisinruuvi ole muovia, kaikki muut ruuvit ovat SS304.
3. Suuret ja pienet ulostulomomentit ovat valinnaisia.
Pikatiedot

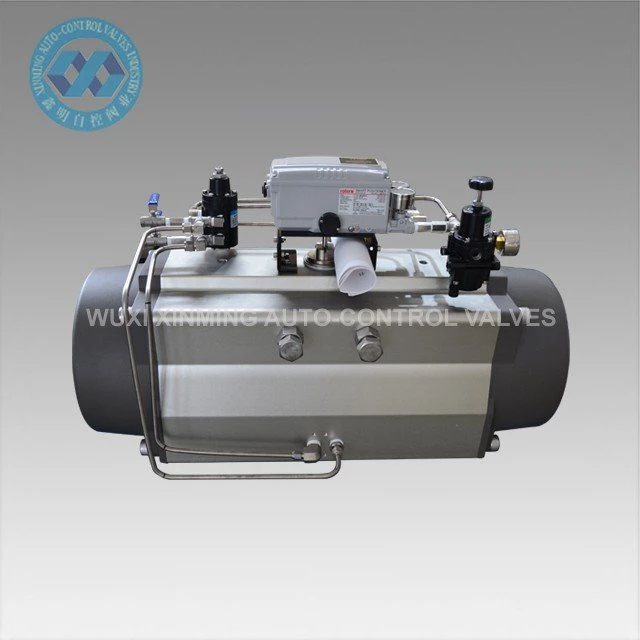

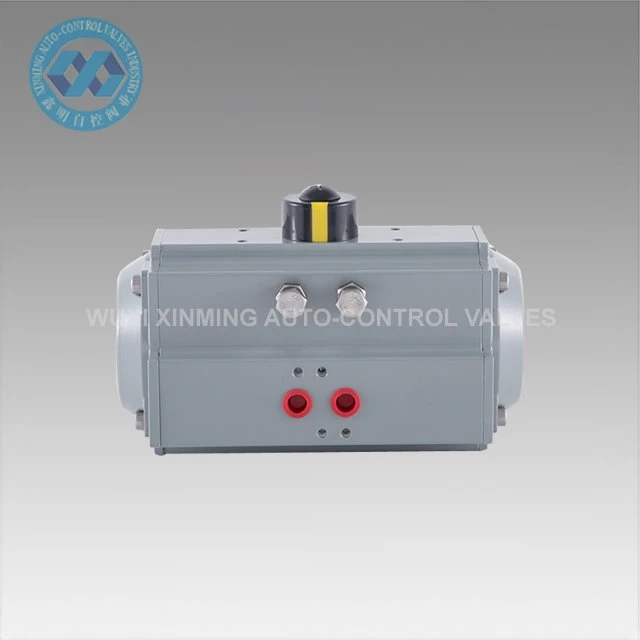

Tuotteen nimi: Alumiininen pneumaattinen toimilaite
Tuotemerkki: XM ja OEM hyväksytään myös
Toimilaitteen koko: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
Käyttölämpötila-alue: -20 astetta plus 80 astetta (vakio)
-40 astetta plus 80 astetta (matala lämpötila)
-15 astetta 150 astetta (korkea lämpötila)
Ilmansyöttöpaine: 0.20.8MPa, 10Mpa max
Yläliitäntä: VDI/VDE3845 NAMUR
Pohjaliitäntä: ISO 5211 ja DIN3337
Materiaali: alumiiniseos
Rakenne: hammastanko, kaksitankoiset männät
Toimilaitteen rungon pintakäsittely: kova-anodisoitu täydellä epoksipinnoitteella (lievästi syövyttävää)
Päätykupin väri: musta harmaa, musta, tummansininen, taivaansininen, punainen, oranssi, vihreä jne.
Sertifiointi: CE, ATEX, SIL3, ISO9001:2016
Tekninen parametri
XM ALUMIINI PNEUMAATTINEN TOIMILAITTEEN TEHOMOMENTTITAULUKKO
Malli | Tuloilman paine (yksikkö:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Ilmanpaineen ulostulomomentti (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Varaosat ja materiaalit

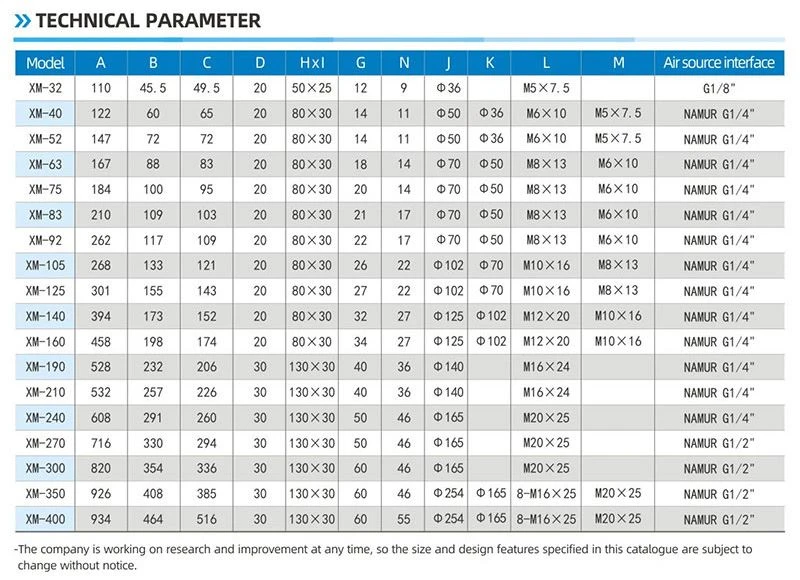

Mittakaavio
Yrityksen esittely
Vuodesta 2007 lähtien WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD on perustanut.
Valmistamme pääasiassa pneumaattista toimilaitetta, pneumaattista palloventtiiliä, pneumaattista läppäventtiiliä, pneumaattista / sähköistä ohjausventtiiliä jne.

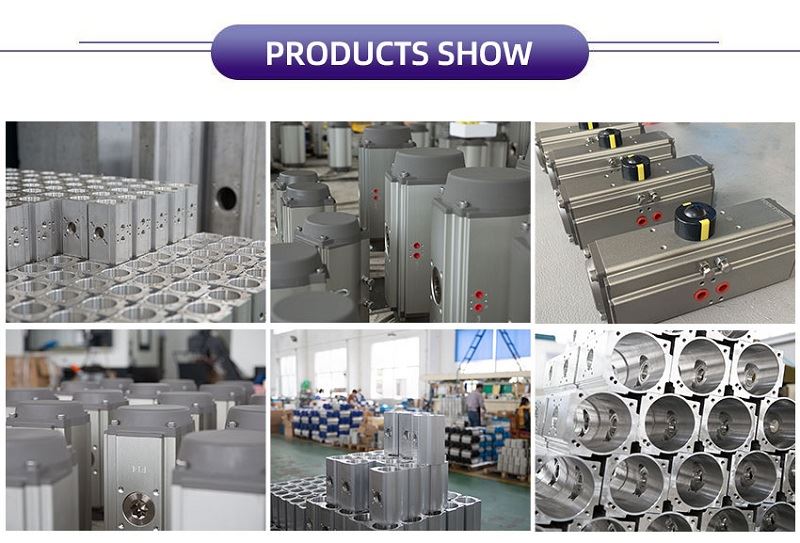

Yrityksellämme on kehittyneet käsittelylaitteet ja kehittyneet testauslaitteet. Prosessointilaitteihimme kuuluvat sorvit, jyrsinkone, porakone, höylä, porakone, CNC-sorvit, CNC-työstökeskukset ja muut laitteet. Sarjaa on yhteensä 30, joista 5 on tuotu pystysuora konekeskus ja useita kehittyneitä CNC-sorveja.
Toimituskyky:10000 yksikköä kuukaudessa Pneumaattinen pyörivä toimilaite
Pakkaus Toimitus
Pakkaustiedot: 1). erillinen laatikko, jonka sisällä on vaahtomuovipakkaus
2). vanerilaukku merikuljetukseen
3). Vanerilava lentokuljetukseen
Lähtöportti:Shanghai, Kiina
Toimitusaika:
Määrä (yksiköt) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Arvioitu Aika (päiviä) | Tavarat varastossa | 7 | 20 | Neuvoteltavaksi |
