Tuotteen esittely
90 asteen pneumaattisilla toimilaitteilla on ainutlaatuiset tyylit, kehittynyt tekniikka, tarkka valmistus, taloudellinen ja kompakti muotoilu, ja ne voidaan varustaa suoraan muilla lisälaitteilla tehokkuuden ja talouden parantamiseksi.
Nopeat tiedot

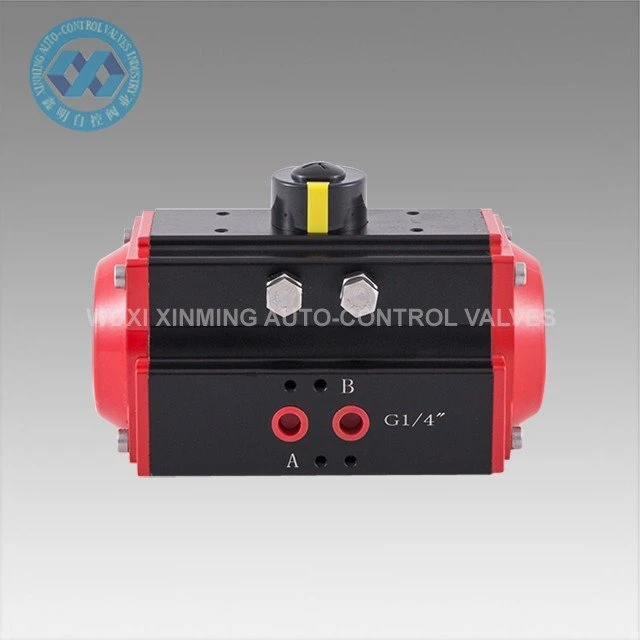

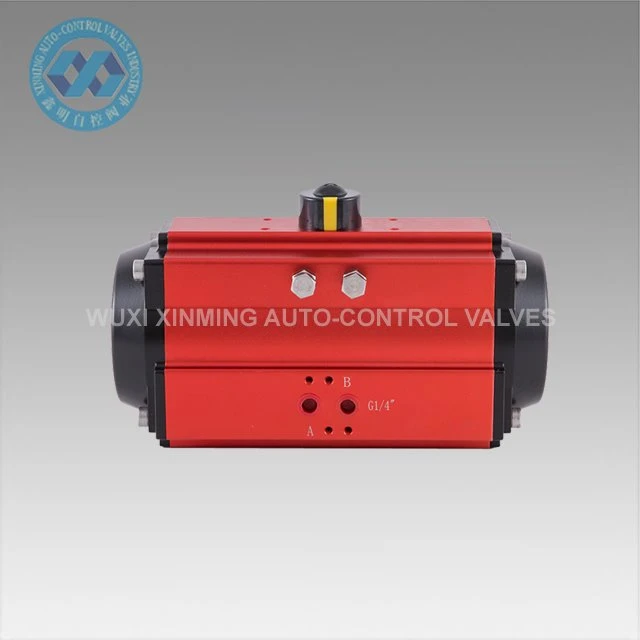

Tuotteen nimi: 90 asteen pneumaattinen toimilaite
Tuotemerkki: XM, ja OEM on myös hyväksytty
Toimilaitteen koko: 32mm-400mm
Kiertokulma: 0 ° ~ 90 ° (± 5 °)
Käyttölämpötila -alue: -20 ℃ ~ +80 ℃ (vakio)
-40 ℃ ~ +80 ℃ (matala lämpötila)
-15 ℃ ~ 150 ℃ (korkea lämpötila)
Ilmansyöttöpaine: 0,2 ~ 0,8 MPa, enintään 10 MPa
Yläliitäntä: VDI/VDE3845 NAMUR
Pohjaliitäntä: ISO 5211 ja DIN3337
Materiaali: Alumiiniseos
Rakenne: hammaspyörä, hammaspyörät, kaksoistelineet
Toimilaitteen rungon pintakäsittely: kova eloksoitu tai hapetus

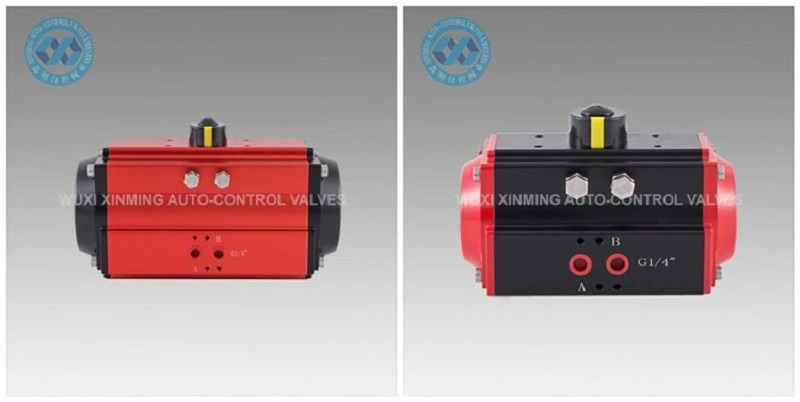

Päätykappaleen väri: musta harmaa, musta, tummansininen, taivaansininen, punainen, oranssi, vihreä jne.
Sertifiointi: CE, ATEX, SIL3, ISO9001: 2016
Tekninen parametri
XM 90 ASTEEN PNEUMAATTINEN TOIMILAITTEEN LÄHTÖMOMENTTITAULUKKO
Malli | Tuloilman paine (yksikkö: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Ilmanpaineen ulostulomomentti (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

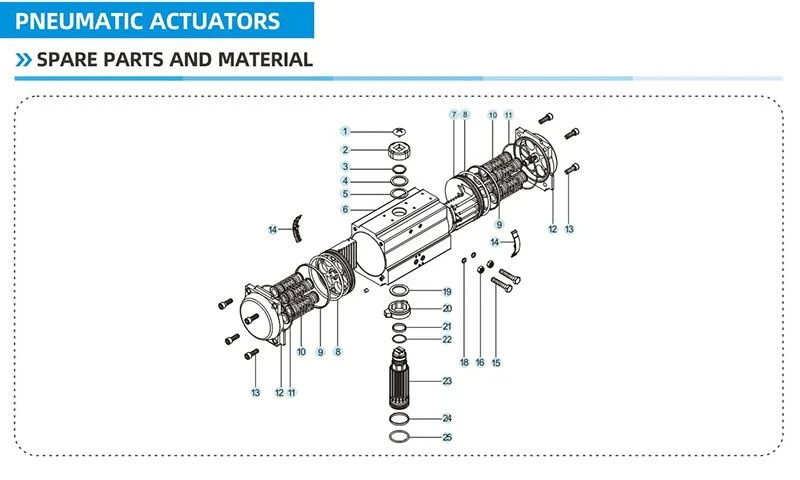

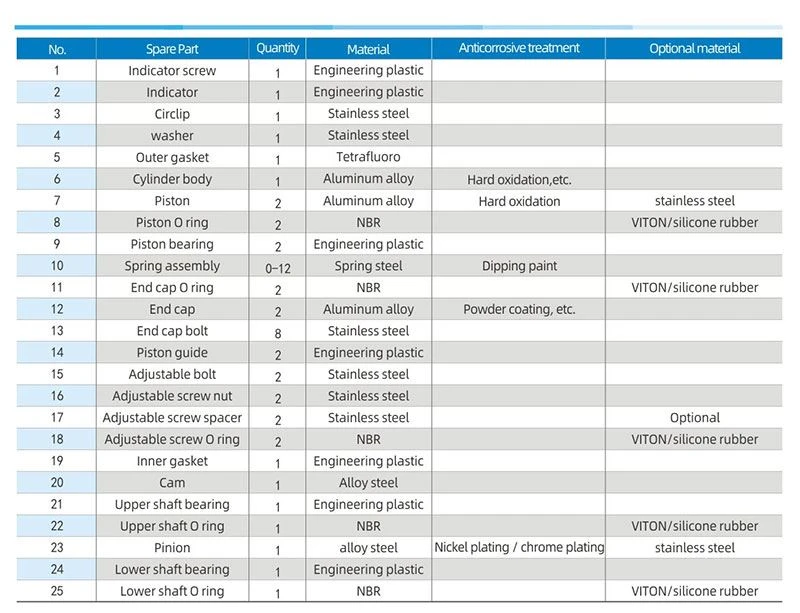

Varaosat ja materiaali

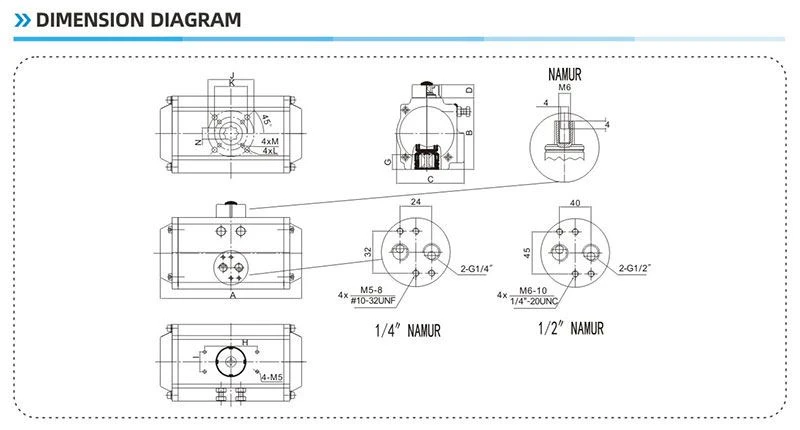

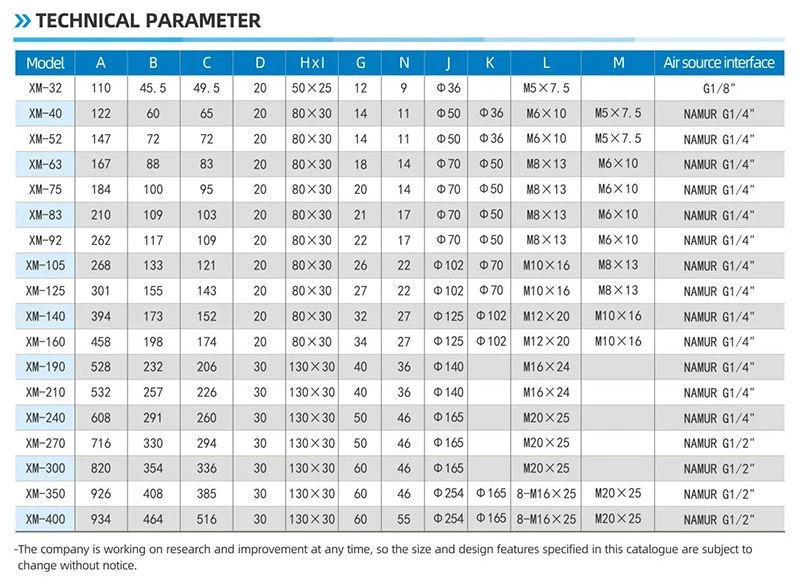

Mittakaavio
Ominaisuus
-Rakenne on kompakti hammaspyörän pneumaattinen toimilaite.
-Käytetään neljänneskierrosventtiileille, palloventtiileille, läppäventtiileille ja tulppaventtiileille.
-Laadukas alumiiniseos, kova eloksoitu pinta + Teflon.
-Huippuluokan tuotteet, erinomainen laatu ja täydellinen sertifiointijärjestelmä.
-Kaikki tuotteet testataan tarkasti, kun ne lähtevät tehtaalta, ja jokainen toimilaite on merkitty tuotantokoodilla, joka helpottaa tunnistamista ja seurantaa.
Etu
1) Kaikki tärkeät varaosat käsitellään kovalla anodisoinnilla lujuuden parantamiseksi suurelta osin hyvän suorituskyvyn ja käyttöiän varmistamiseksi.
2) Kaikki prosessit muodostavat CNC: n kertaluonteisesti prosessin tarkkuuden ja käyttöiän varmistamiseksi.
Toimituskyky
Toimituskyky: 10000 yksikköä kuukaudessa Pneumaattinen pyörivä toimilaite
Pakkaus&vahvistin; Toimitus
Pakkaustiedot: 1). erillinen pahvilaatikko, jossa vaahtomuovipakkaus
2). vanerikotelo merenkulkuun
3). Vanerilava ilmakuljetukseen
Lähtösatama: Shanghai, Kiina
Toimitusaika:
Määrä (yksikköä) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Arv. Aika (päivää) | Tavarat varastossa | 7 | 20 | Neuvoteltava |
