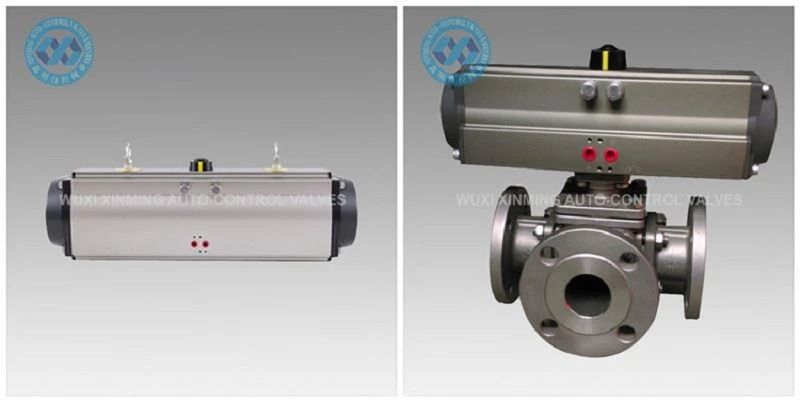

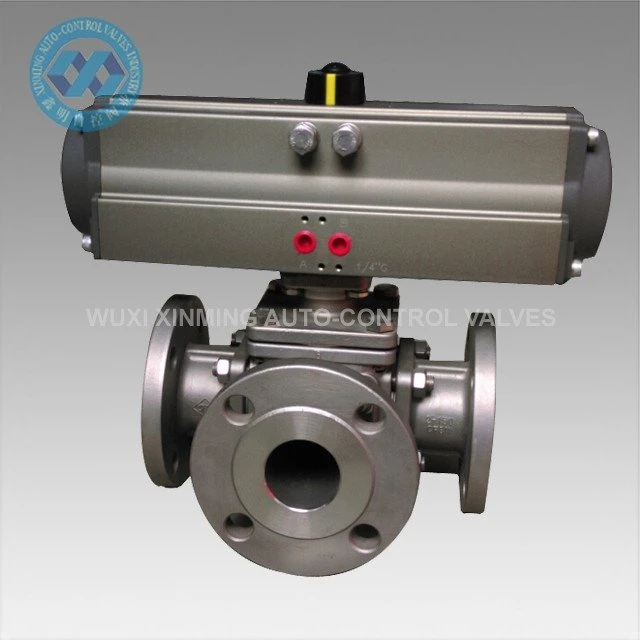

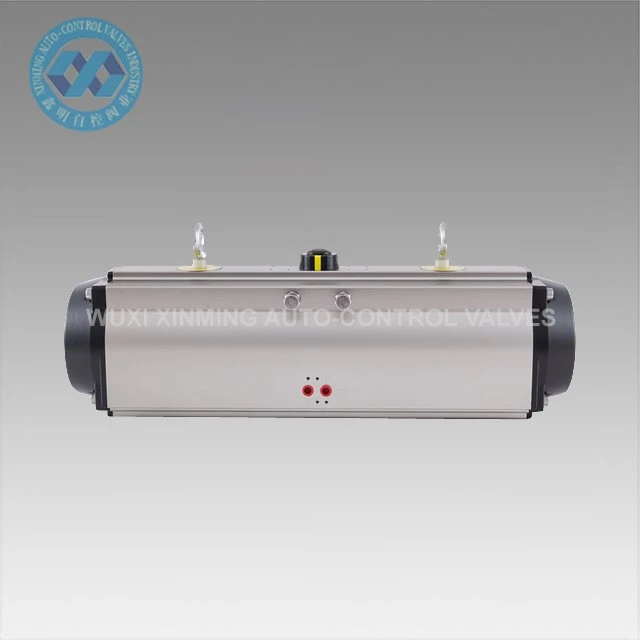

Tuotteen esittely
180 asteen pneumaattinen toimilaite koostuu kaksoismäntistä, joita käyttävät teline ja hammaspyörä. Malleja on kaksi. Toinen on kaksitoiminen tyyppi ja toinen jousipalautteinen tyyppi, joka voi sopeutua erilaisiin syövyttäviin ympäristöihin sisällä tai ulkona.
Nopeat tiedot
Tuotteen nimi: 180 asteen pneumaattinen toimilaite
Tuotemerkki: XM, ja OEM on myös hyväksytty
Toimilaitteen koko: 32mm-400mm
Kiertokulma: 0 ° ~ 180 ° (± 5 °)
Käyttölämpötila -alue: -20 ℃ ~ +80 ℃ (vakio)
-40 ℃ ~ +80 ℃ (matala lämpötila)
-15 ℃ ~ 150 ℃ (korkea lämpötila)
Ilmansyöttöpaine: 0,2 ~ 0,8 MPa, enintään 10 MPa
Yläliitäntä: VDI/VDE3845 NAMUR
Pohjaliitäntä: ISO 5211 ja DIN3337
Materiaali: Alumiiniseos
Rakenne: hammaspyörä, hammaspyörät, kaksoistelineet
Toimilaitteen rungon pintakäsittely: kova eloksoitu tai hapetus
Päätykappaleen väri: musta harmaa, musta, tummansininen, taivaansininen, punainen, oranssi, vihreä jne.
Sertifiointi: CE, ATEX, SIL3, ISO9001: 2016

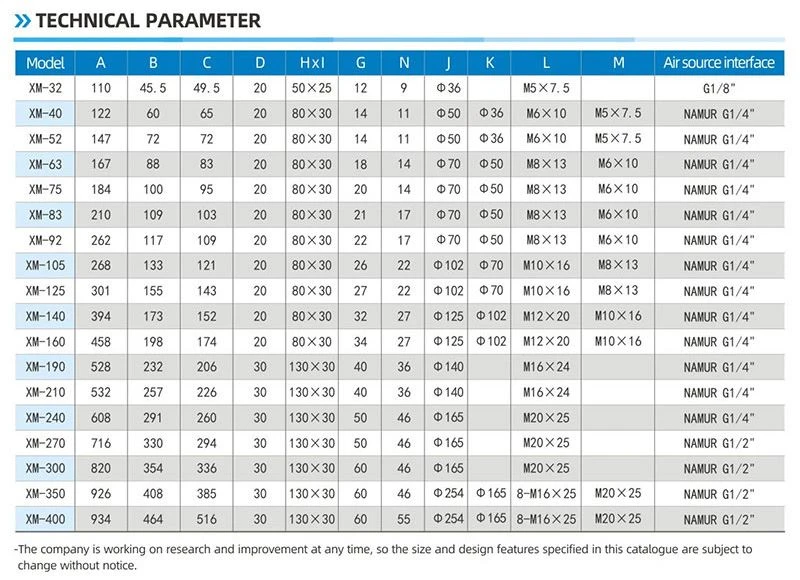

Tekninen parametri
XM 180 ASTEEN PNEUMAATTINEN TOIMILAITTEEN LÄHTÖMOMENTTITAULUKKO
Malli | Tuloilman paine (yksikkö: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Ilmanpaineen ulostulomomentti (Nm) | ||||||
XM-DA32-180 ° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180 ° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180 ° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180 ° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180 ° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180 ° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180 ° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180 ° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180 ° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180 ° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180 ° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180 ° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180 ° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180 ° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180 ° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180 ° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180 ° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180 ° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

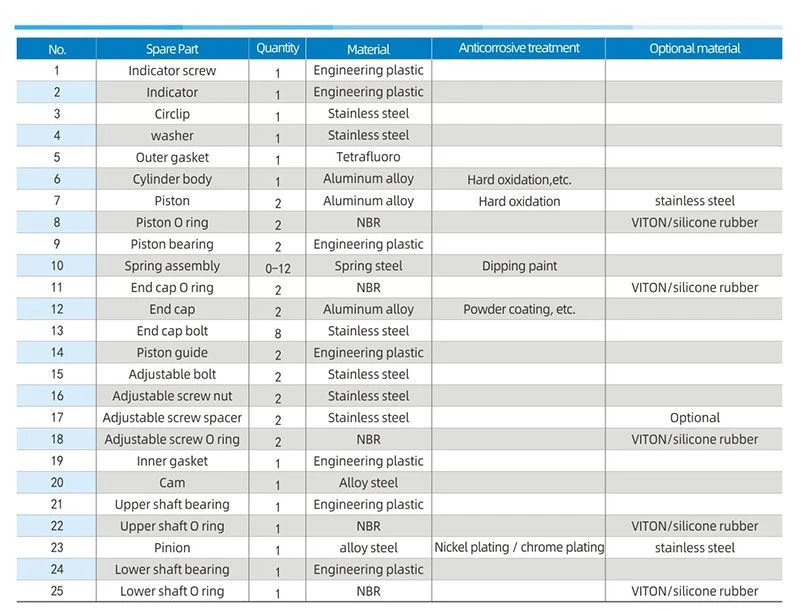

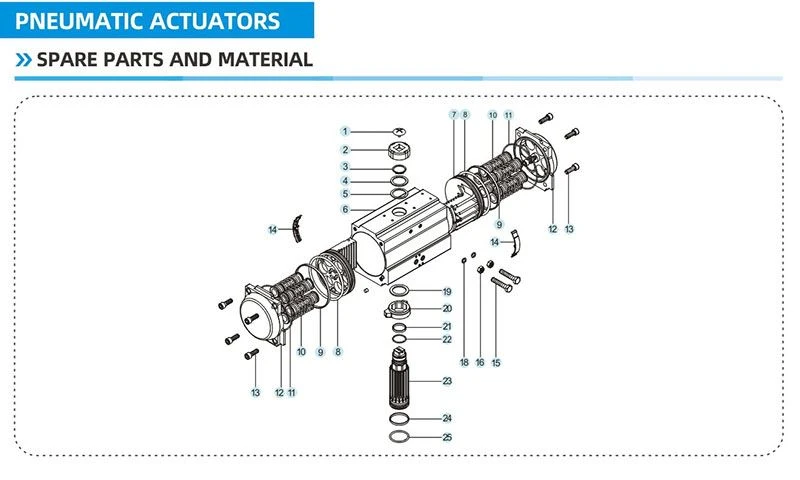

Varaosat ja materiaali

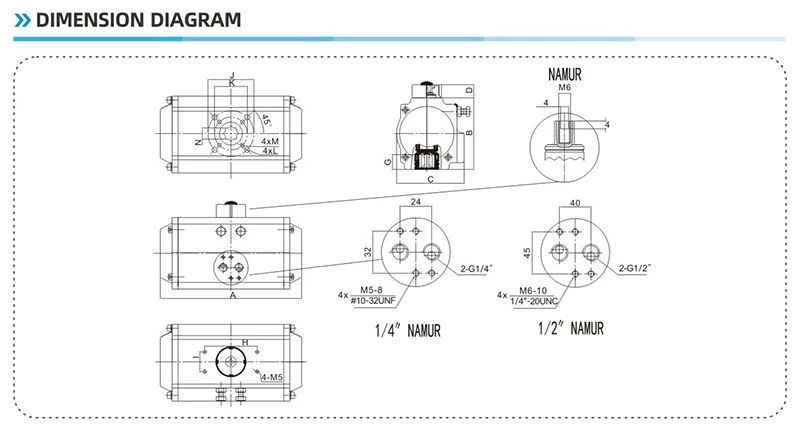

Mittakaavio
Usein kysytyt kysymykset
Kysymys 1: Maksuehtojen kapasiteetti?
A 1: T/T, L/C, Western Union.
Kysymys 2: Kaupan ehdot?
A 2: Sisään Incoterms 2010: n mukaan, normaalisti EXW, FOB shanghai, CFR, CIF ja DDU.
Kysymys 3: Tarjouksen pätevyys?
A 3: 30 päivän kuluessa.
Kysymys 4: Toimitustavat?
A 4: Meritse, ilmateitse, pikalähetyksellä tai rautateitse.
Kysymys 5: Takuu?
5: Yhden vuoden laatutakuu ilmaiselle ja elinikäiselle maksulliselle palvelulle.
Kysymys 6: Asennus ja koulutus?
A 6: normaali video -opas asennukseen. Tarvittaessa tarjotaan maksettua ulkomaista suunnittelupalvelua.
