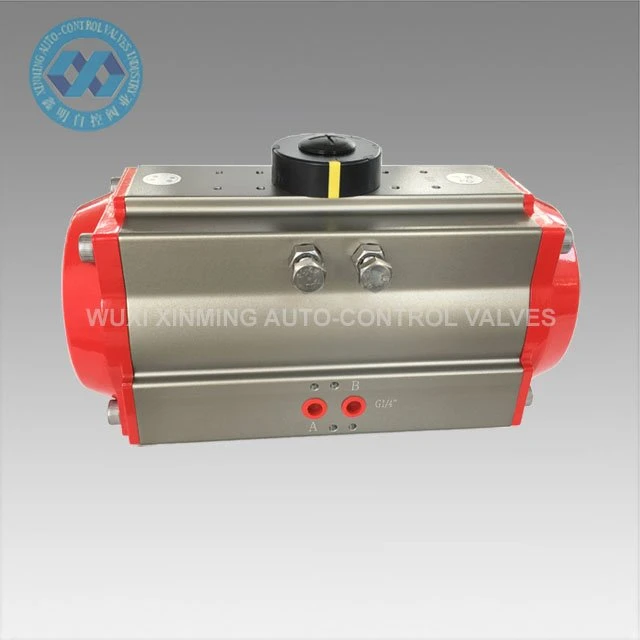

Pneumaattiset pyörivät toimilaitteet käyttävät paineilmaa käyttöenergian tuottamiseen. Jotkut on suunniteltu venttiilien kauko-ohjaukseen. Pneumaattiset pyörivät toimilaitteet ovat kestäviä, tarjoavat suuria voimia kokoonsa nähden ja niitä voidaan käyttää vaarallisissa ympäristöissä.
Tuotetiedot:
| Tuotteen nimi | Pneumaattinen pyörivä toimilaite |
| Tuotemerkki | XM ja OEM hyväksytään myös |
| Toimilaitteen koko | 32-400 mm |
| Pyörimiskulma | 0 astetta ~ 90 astetta (±5 astetta) |
| Käyttölämpötila-alue |
-20 astetta ~ +80 astetta (vakio) -40 astetta ~+80 astetta (matala lämpötila) -15 astetta ~ 150 astetta (korkea lämpötila) |
| Ilmansyöttöpaine | 0,2-0,8 MPa, 10 MPa max |
| Yläliitäntä | VDI/VDE3845 NAMUR |
| Pohjaliitäntä | ISO 5211 ja DIN 3337 |
| Materiaali | Alumiiniseos |
| Rakenne | hammastanko, kaksitankoiset männät |
| Toimilaitteen rungon pintakäsittely | kova-anodisoitu |
| Päätykupin väri | musta, musta, tummansininen, taivaansininen, punainen, oranssi, vihreä jne. |
| Sertifiointi | CE, ATEX, SIL3, ISO9001:2016 |

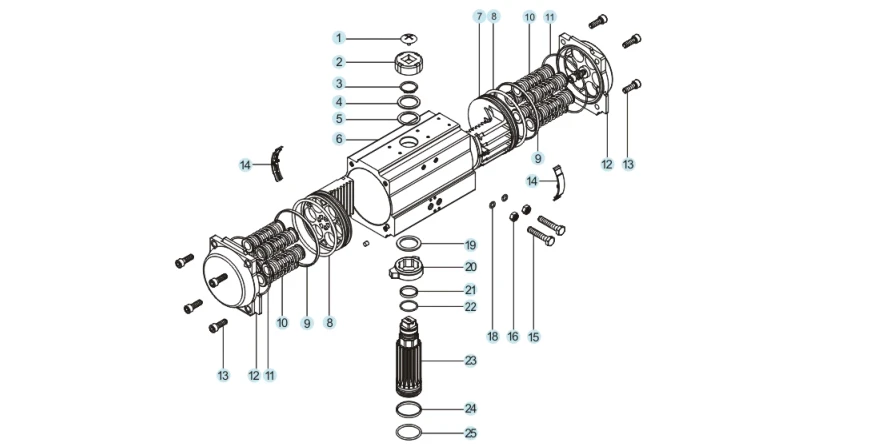

Varaosat ja materiaalit:
| EI. | Varaosa | Määrä | Materiaali | Korroosionestokäsittely | Valinnainen materiaali |
| 1 | Ilmaisinruuvi | 1 | Tekninen muovi | ||
| 2 | Ilmaisin | 1 | Tekninen muovi | ||
| 3 | Ympyrä | 1 | Ruostumaton teräs | ||
| 4 | Pesukone | 1 | Ruostumaton teräs | ||
| 5 | Ulompi tiiviste | 1 | Tetrafluori | ||
| 6 | Sylinterin runko | 1 | Alumiiniseos | Kova hapetus jne. | |
| 7 | Mäntä | 2 | Alumiiniseos | Kova hapetus | Ruostumaton teräs |
| 8 | Männän O rengas | 2 | NBR | VITON/silikonikumi | |
| 9 | Männän laakeri | 2 | Tekninen muovi | ||
| 10 | Jousikokoonpano | 0-12 | Jousiteräs | Kastomaali | |
| 11 | Päätykannen O-rengas | 2 | NBR | VITON/silikonikumi | |
| 12 | Päätykansi | 2 | Alumiiniseos | Jauhemaalaus jne. | |
| 13 | Päätykannen pultti | 8 | Ruostumaton teräs | ||
| 14 | Männän ohjain | 2 | Tekninen muovi | ||
| 15 | Säädettävä pultti | 2 | Ruostumaton teräs | ||
| 16 | Säädettävä ruuvimutteri | 2 | Ruostumaton teräs | ||
| 17 | Säädettävä ruuvivälike | 2 | Ruostumaton teräs | Valinnainen | |
| 18 | Säädettävä ruuvi O-rengas | 2 | NBR | VITON/silikonikumi | |
| 19 | Sisäinen tiiviste | 1 | Tekninen muovi | ||
| 20 | Kamera | 1 | Seostettu teräs | ||
| 21 | Yläakselin laakeri | 1 | Tekninen muovi | ||
| 22 | Yläakselin O-rengas | 1 | NBR | VITON/silikonikumi | |
| 23 | Hammasratas | 1 | Seostettu teräs | Nikkelöinti / kromipinnoitus | Ruostumaton teräs |
| 24 | Alemman akselin laakeri | 1 | Tekninen muovi | ||
| 25 | Alemman akselin O-rengas | 1 | NBR | VITON/silikonikumi |

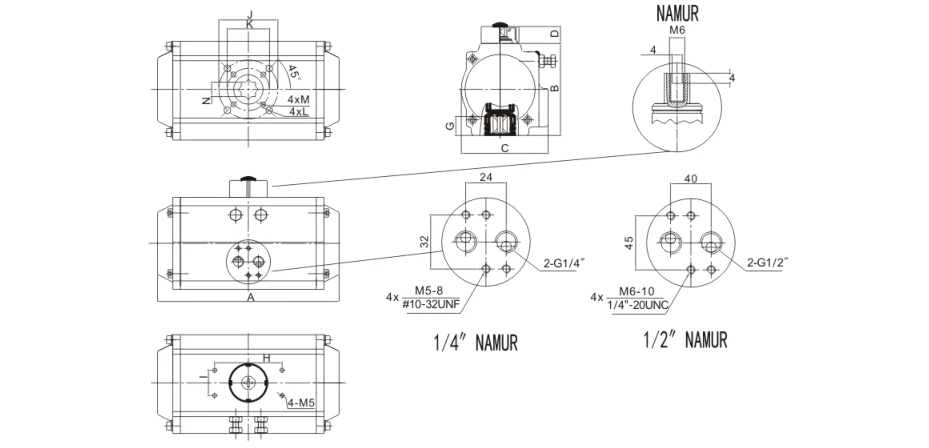

Mittakaavio:
Tuotteen tekniset tiedot:
| Malli | A | B | C | D | H×I | G | N | J | K | L | M | Ilma{0}}lähteen käyttöliittymä |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Etu
1) Kaikki tärkeät varaosat käsiteltiin kovalla anodisoinnilla niiden lujuuden lisäämiseksi suuressa määrin hyvän suorituskyvyn ja käyttöiän varmistamiseksi.
2) Kaikki prosessit muotoillaan kerran-CNC:llä prosessin tarkkuuden ja käyttöiän varmistamiseksi.
Sovellus
Pneumaattisia pyöriviä toimilaitteita voidaan käyttää erilaisiin syttyviin, syövyttäviä, pölyisiä, voimakkaita magneettikenttiä, säteilyä, tärinää ja korroosiota aiheuttaviin sisä- tai ulkoympäristöihin, ja niitä käytetään laajalti sähkövoimassa, petrokemianteollisuudessa, metallurgiassa, öljyssä, maakaasussa, kaupungeissa, rakennuksissa ja muilla aloilla. Kemianteollisuus, öljynjalostus, kaivosteollisuus, voimalaitokset, metallurgia, rakentaminen, lääketiede, ruoka, maakaasu, tieteellinen tutkimus jne.
Tarjontakyky
Toimituskyky: 10000 yksikköä kuukaudessa, Pneumaattinen pyörivä toimilaite
Pakkaus & Toimitus
Pakkaustiedot:
1) Erillinen laatikko, jonka sisällä on vaahtomuovipakkaus
2) Vanerikotelo merikuljetukseen
3) Vanerilava lentokuljetukseen
Lähtösatama: Shanghai, Kiina
Toimitusaika:
|
Määrä (yksiköt) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Arvioitu Aika (päivää) |
Tavarat varastossa |
7 |
20 |
Neuvoteltavaksi |
Palvelumme
1) 7x24 tunnin hotline
2) Tiukka laadunvalvonta
3) Hyvä laatu edulliseen hintaan
4) Erinomainen jälki{1}}palvelu
5) Online tekninen tuki
6) Nopea toimitusaika
Tietoja meistä:

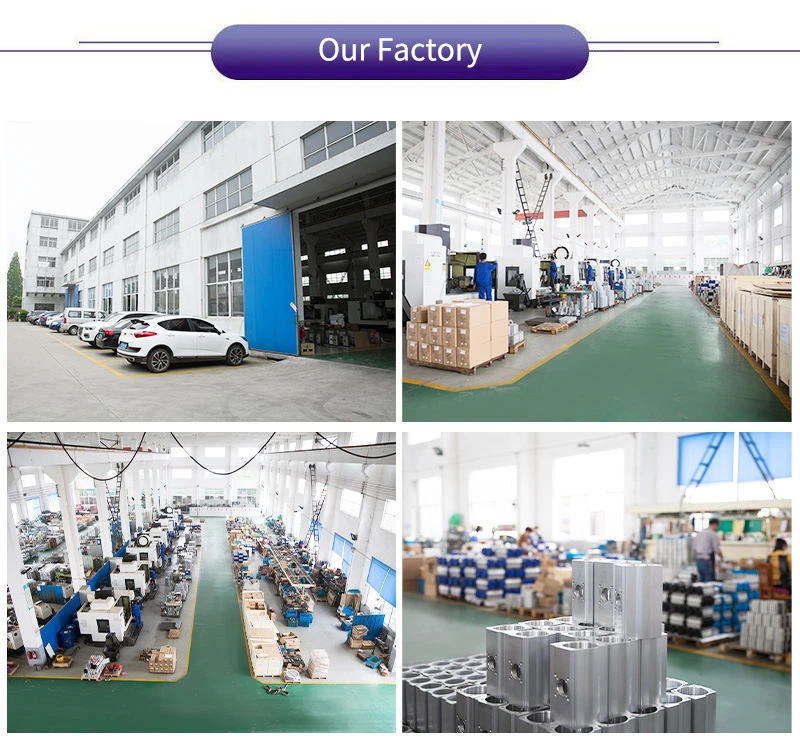

Wuxi Xinming Auto{0}}control Valves Co., Ltd. on erikoistunut valmistamaan ISO9001-sertifioituja XM-sarjan pneumaattisia toimilaitteita ja automaattisia ohjausventtiilejä, jotka ovat ISO5211/DIN3337/VDI/VDE-3845/NAMUR-standardien mukaisia. Kehittyneillä T&K-ominaisuuksilla ja tuotantolaitoksillamme tuotteemme palvelevat eri teollisuudenaloja, mukaan lukien öljy- ja kaasu-, kemian- ja voimalaitokset, jotka ilmentävät sitoutumistamme "Teknologia ensin, laatu huippuluokkaa" innovatiivisten ratkaisujen ja luotettavan suorituskyvyn avulla.
