Tuotteen esittely
Teollisuuden venttiiliautomaatiojärjestelmissä toimilaite on se komponentti, joka määrittää, pystyykö venttiili toimimaan luotettavasti pitkien jaksojen aikana. Monissa todellisissa asennuksissa, joita olemme nähneet, venttiiliongelmat eivät johdu itse venttiilistä, vaan toimilaitteen virheellisestä valinnasta-riittävä vääntömomentti, epävakaa kytkentä tai huono vaste jatkuvassa käytössä.

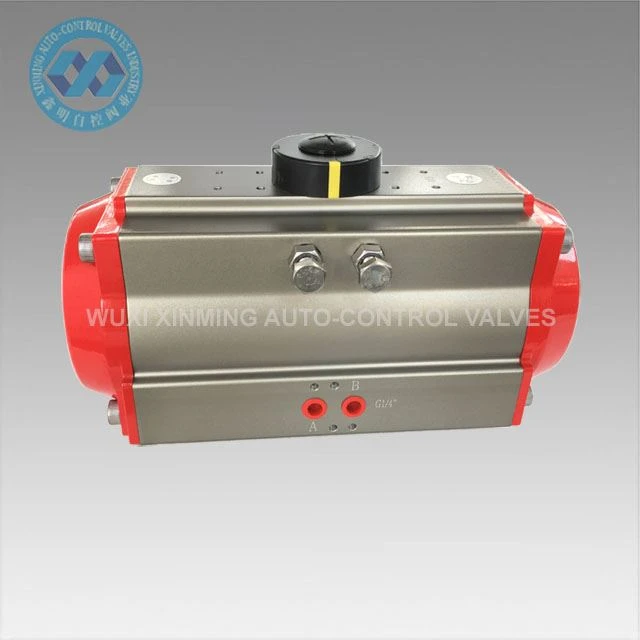

XM Pneumatic Valve Actuator on suunniteltu neljännes{0}}kierrosventtiilien automaatioon, mukaan lukien palloventtiilit ja läppäventtiilit. Se muuntaa paineilman pyöriväksi liikkeeksi hammastankomekanismin avulla, mikä mahdollistaa nopean ja vakaan venttiilin toiminnan teollisissa prosessijärjestelmissä.
Sitä käytetään laajasti vedenkäsittelyssä, kemiallisessa käsittelyssä, LVI-järjestelmissä ja yleisessä teollisuusautomaatiossa, joissa tarvitaan luotettavaa on/off-venttiilin ohjausta.
Ominaisuudet
- Hammastankorakenne vakaaseen pyörivään liikkeeseen
- Nopea pneumaattinen vaste automatisoituun venttiilin ohjaukseen
- Saatavana kaksitoimisina ja jousipalautteina
- ISO 5211 -kiinnitys helpottaa venttiilin asennusta
- Kompakti alumiiniseoskotelo teollisuuskäyttöön
- Soveltuu jatkuvaan pyöräilyyn
- Yhteensopiva solenoidiventtiilien ja rajakytkinkoteloiden kanssa
Tekniset tiedot
Tuotetyyppi: Pneumaattinen venttiilitoimilaite
Suunnittelu: hammastanko
Toimintatyyppi: Jousipalautus
Kääntökulma: 90 astetta vakio
Työväline: Puhdas, kuiva paineilma
Rungon materiaali: alumiiniseos
Asennusstandardi: ISO 5211
Käyttöpaine: 2,5 – 8 bar
Lämpötila-alue: Saatavilla vakio/korkea lämpötila
Ohjausjärjestelmä: Pneumaattisen automaation yhteensopiva
Pneumaattisten toimilaitteiden asennus
Kohtuullisen asennuksen tarkoituksena on varmistaa, että pneumaattisen toimilaitteen ja venttiilin varren akselilla on koaksiaalisuus. Ennen toimilaitteen ja venttiilin kokoamista venttiili tulee mitata eikä vaadittua vääntömomenttia saa ylittää. Asennuksen jälkeen pneumaattinen toimilaite ja venttiili testataan ja venttiiliin kohdistetaan nimellispaine. Toimilaitteen ilmanlähteen paine on 0,4mpa tai käyttäjän vaatimusten mukaan. Venttiilin avaamisen ja sulkemisen tulee olla joustavaa, eikä siinä saa olla juuttumista, ryömimistä ja muita ilmiöitä, ja tee useita kokeita.
Solenoidiventtiileillä varustetut pneumaattiset toimilaitteet tulee varustaa manuaalisilla laitteilla virheenkorjauksen aikana. Kytke magneettiventtiilin punainen painike päälle ja käy läpi sähköinen käyttöönotto. Manuaalista käyttömekanismia käytettäessä kaasu- tai nestelähde on katkaistava ja sitten pneumaattinen mekanismi tulee korjata. Pneumaattisten toimilaitteiden tulee pitää ilmalähde kuivana ja puhtaana, ja toimilaitteet tulee huoltaa ja huoltaa säännöllisesti, ja ilmansuodatin tulee tyhjentää ja tyhjentää säännöllisesti, jotta vältetään pääsy magneettiventtiiliin tai pneumaattiseen toimilaitteeseen ja se ei vaikuta normaaliin työhön.
Sovellukset
- Palloventtiiliautomaatiojärjestelmät
- Läppäventtiilien ohjausjärjestelmät
- Vedenkäsittelylaitokset
- LVI-putkijärjestelmät
- Kemialliset prosessilinjat
- Teollisuuden putkistot
- Automatisoidut tuotantojärjestelmät
OEM ja räätälöinti
- XM tarjoaa joustavia OEM-ratkaisuja erilaisiin projektivaatimuksiin:
- Kaksitoiminen tai jousipalautuskokoonpano
- Vääntömomentin säätö erikokoisille venttiileille
- Erikoisasennusliitännät tarvittaessa
- Solenoidiventtiilin ja asennon takaisinkytkennän integrointi
- OEM-tuotemerkin ja pakkausten tuki
