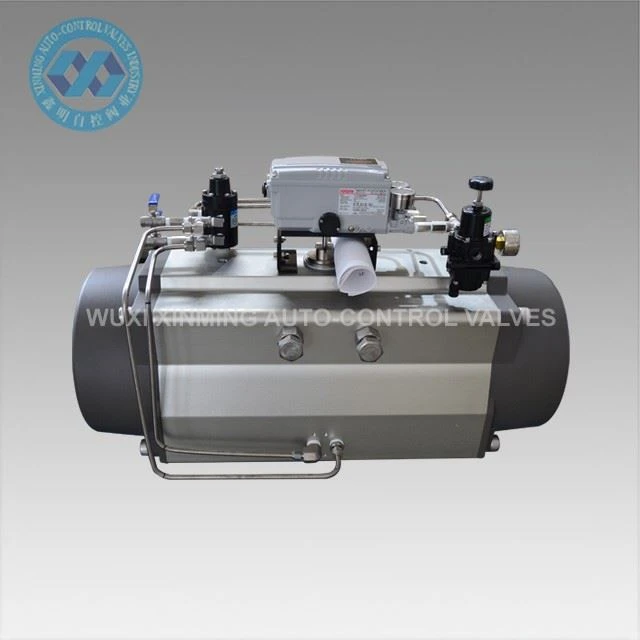

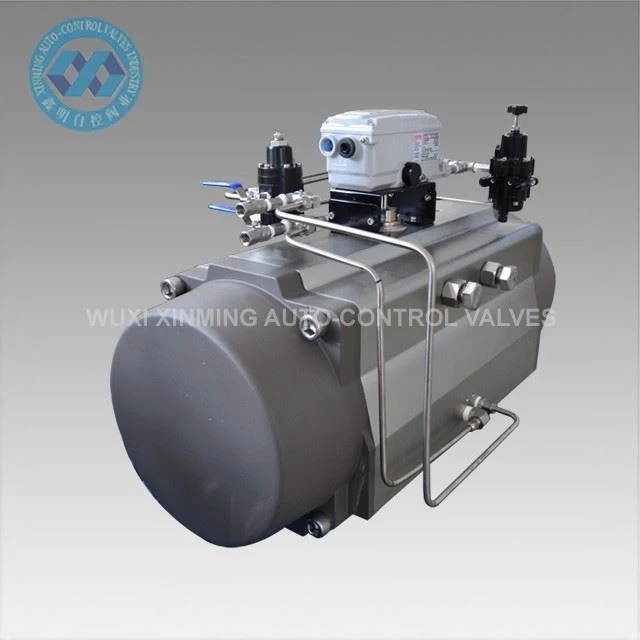

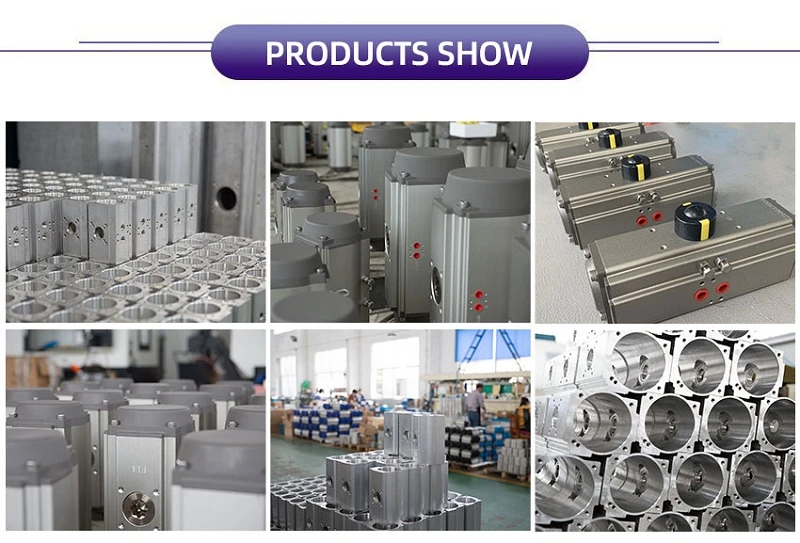

Tuotteen yleiskatsaus
Kaksitoiminen hammastanko- ja hammaspyörätoimilaite on suunniteltu automatisoimaan neljännes{0}}palloventtiilit ja läppäventtiilit teollisuuden putkistojärjestelmissä. Se tarjoaa luotettavan pneumaattisen ohjauksen 0–90 asteen venttiilin toiminnalle ja on yhteensopiva standardien asennusliitäntöjen, kuten ISO 5211 ja NAMUR VDI/VDE 3845, kanssa.
Sitä käytetään laajalti teollisuusautomaatiojärjestelmissä, joissa vaaditaan vakaata ja standardoitua venttiilin toimintaa.
Tekninen parametri
| Tuotteen nimi | Pneumaattinen pyörivä toimilaite |
| Tuotemerkki | XM ja OEM hyväksytään myös |
| Toimilaitteen koko | 32mm-400mm |
| Pyörimiskulma | 0 astetta ~ 90 astetta |
| Käyttölämpötila-alue |
-20 astetta ~ +80 astetta (vakio) -40 astetta ~+80 astetta (matala lämpötila) -15 astetta ~ 150 astetta (korkea lämpötila) |
| Ilmansyöttöpaine | 0,2 ~ 0,8 MPa, 10 Mpa max |
| Yläliitäntä | VDI/VDE3845 NAMUR |
| Pohjaliitäntä | ISO 5211 ja DIN 3337 |
| Materiaali | Alumiiniseos |
| Rakenne | hammastanko, kaksitankoiset männät |
| Toimilaitteen rungon pintakäsittely | kovaanodisoitu |
| Päätykappaleen väri | musta harmaa, musta, tummansininen, taivaansininen, punainen, oranssi, vihreä jne. |
| Sertifiointi | CE, ATEX, SIL3, ISO9001:2016 |
XM KAKSITOIMINEN PNEUMAATISET PYÖRIVÄT TOIMILAITTEET TEHOMOMENTTITAULUKKO
|
Malli |
Tuloilman paine (yksikkö: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Ilmanpaineen ulostulomomentti (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Ominaisuudet
- Kaksitoiminen hammastanko- ja hammaspyörärakenne takaa vakaan ilmaohjauksen{0}}avaamisen ja sulkemisen.
- 0 astetta – 90 astetta neljännes-kääntöteho palloventtiileille ja läppäventtiileille.
- Kaksitankoinen mäntärakenne parantaa vääntömomentin tasapainoa ja vähentää mekaanista rasitusta.
- Kova-anodisoitu alumiinirunko tarjoaa korroosionkestävyyden teollisuusympäristöissä.
- NAMUR VDI/VDE 3845 ja ISO 5211 -kiinnitys suoraan asennukseen ilman sovittimia.
- Laaja lämpötila-alue vakio- ja vaativiin työolosuhteisiin.
- OEM-muokkaus saatavilla vääntömomentin, koon ja värin vaatimusten mukaan.
- CE, ATEX, SIL3, ISO9001 sertifioitu teollisuusautomaatiokäyttöön.
Sovellus
- Palloventtiiliautomaatio öljy- ja kaasuputkissa
- Läppäventtiilin ohjaus vedenkäsittelylaitoksissa
- Kemiallisen käsittelyn virtauksen säätöjärjestelmät
- Voimalaitosten höyryn ja nesteiden ohjausjärjestelmät
- Elintarvikkeiden, juomien ja lääkkeiden tuotantolinjat
- Yleinen teollisuusprosessiautomaatio
Tarjontakyky
Toimituskyky: 10000 yksikköä kuukaudessa Pneumaattinen pyörivä toimilaite
Pakkaus & Toimitus
Pakkaustiedot:
1). erillinen laatikko, jonka sisällä on vaahtomuovipakkaus
2). vanerilaukku merikuljetukseen
3). Vanerilava lentokuljetukseen
Lähtösatama: Shanghai, Ningbo jne. Kiina
Toimitusaika:
|
Määrä (yksiköt) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Arvioitu Aika (päiviä) |
Tavarat varastossa |
7 |
20 |
Neuvoteltavaksi |
