Tuotteen esittely

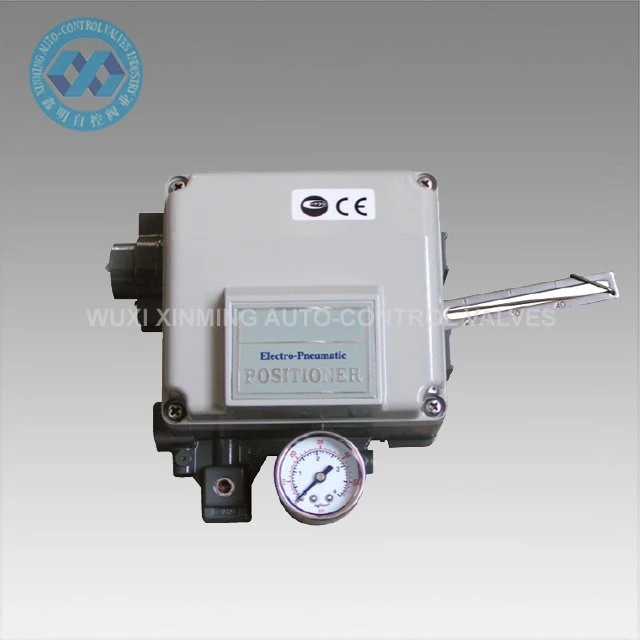

YT1000-venttiilin asennoitinta käytetään pneumaattisen ohjausventtiilin kanssa suljetun säätöpiirin muodostamiseen. Ohjausjärjestelmän antama tasavirtasignaali muunnetaan kaasusignaaliksi, joka ohjaa säätöventtiiliä ohjaamaan säätöventtiilin toimintaa. Samalla tehdään takaisinkytkentä säätöventtiilin avautumisasteen mukaan, jotta venttiilin asento voidaan sijoittaa oikein järjestelmän antaman ohjaussignaalin mukaan. Sähköistä asennoitinta voidaan käyttää yksitoimisissa (jousipalautustyyppisissä) ja kaksitoimisissa pneumaattisissa toimilaitteissa.
Sähköpneumaattisten venttiiliasennoittimien asennus: Tämä sarja on säätötyyppinen ja on suunniteltu kaksitoimisille tai yksitoimisille toimilaitteille, joissa on sisään- ja lähtösignaalit 4-20 mA. Pneumaattinen toimilaite on varustettu sähkö-pneumaattisella venttiilin asennoittimella ja kannakkeella, joka yhdistää takaisinkytkentävivun hammaspyörän NAMUR-raon kautta, joka on kiinnitetty 4 pultilla. Ilmanlähdeputki voidaan liittää säätöohjauksen toteuttamiseksi.
Tekniset parametrit
1000-sarjan sähkö-pneumaattista venttiilin asennoitinta käytetään pneumaattisen ohjausventtiilin kanssa suljetun silmukan säätösilmukan muodostamiseen. Ohjausjärjestelmän antama tasavirtasignaali muunnetaan kaasusignaaliksi, joka käyttää säätöventtiiliä ohjaamaan säätöventtiilin toimintaa. ,palaute tehdään säätöventtiilin avautumisasteen mukaan, jotta venttiilin asento voidaan asettaa oikein järjestelmän lähettämän ohjaussignaalin mukaan. Sähköistä asennoitinta voidaan käyttää yksitoimiseen (jousipalautteiseen) ja kaksitoimiseen. pneumaattiset toimilaitteet.Sähköpneumaattisten venttiilin asennoittimien asennus: Tämä sarja on säätötyyppiä ja on suunniteltu kaksitoimisille tai yksitoimisille toimilaitteille, joissa on tulo- ja lähtösignaalit 4-20 mAfeedback.Pneumaattinen toimilaite on varustettu sähkö-pneumaattisella venttiilin asennoittimella ja kannakkeella ,liittää takaisinkytkentävivun hammaspyörän NAMUR-raon kautta, joka on kiinnitetty 4 pultilla. Ilmanlähdeputki voidaan kytkeä säätöohjauksen toteuttamiseksi.

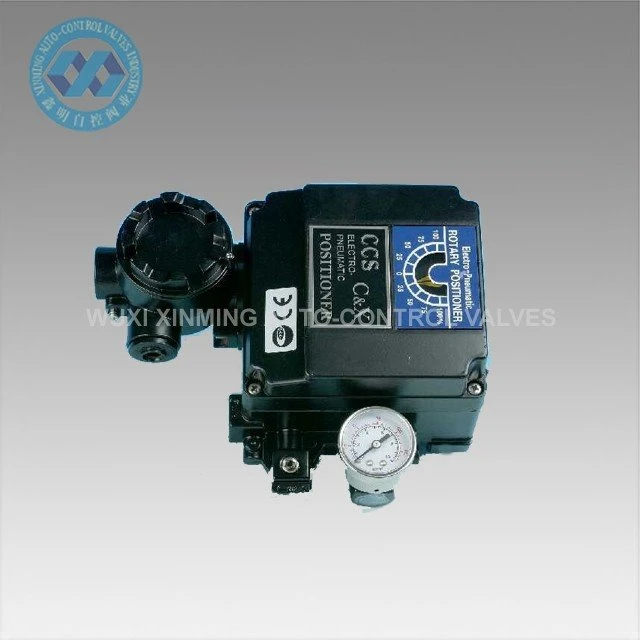

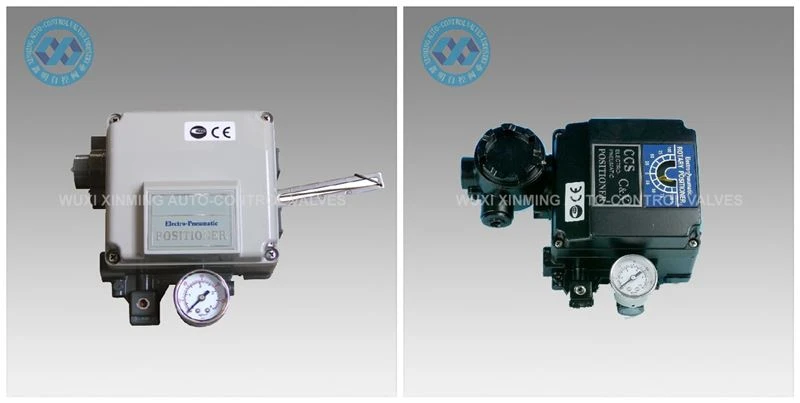

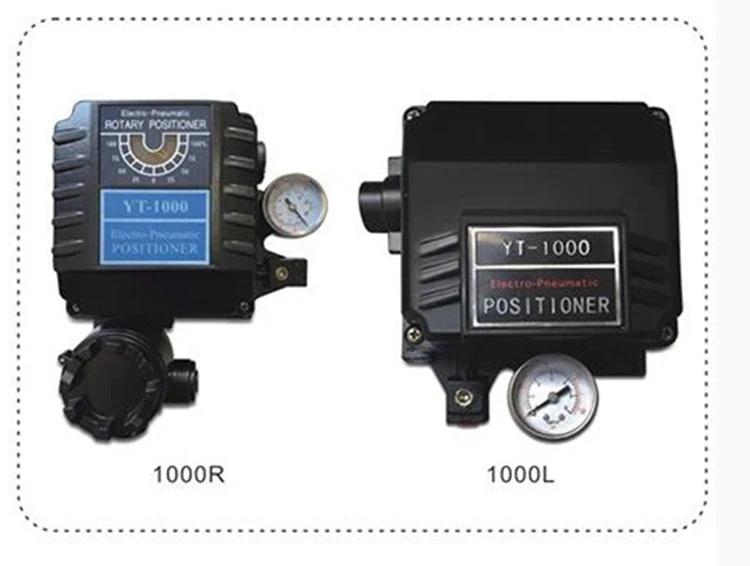

Tuote | Malli | 1000L (lineaarinen tyyppi) | 1000R (pyörivä tyyppi) |
Yksinäyttelijänä Kaksoisnäyttelijä | |||
Tulosignaali, vastus | 4 ~ 20 Ma.dc 250Ω±15Ω | ||
Kaasun syöttöpaine | 1,4-7 kgf/cm²（20-100 psi） | ||
Aivohalvaus | 10-105 mm | 0-90tutkinnon | |
Sähköinen käyttöliittymä | PT(NPT)1/2 | ||
Räjähdyssuojattu laatu | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Suojaustaso | IP66 | ||
Ympäristön lämpötila | -20tutkinnon~70tutkinnonToistettavuus ±0.5% | ||
Lineaarinen | ±1%F.S ±2% F.S ±2% F.S | ||
Hystereesi | ±1%F.S Herkkyys±0.2%F.S ±0.5% F.S | ||
Ilman energiankulutus | 3LPM(sup=1.4kgf/cm²,20psi) | ||
Virtaus | 80LPM(sup=1.4kgf/cm²,20psi) | ||
Materiaali | Valettu alumiini | ||
Paino | 2,7-2,8 kg | ||
Malli | 1000L/R |
Tyypit | L: Lineaarinen tyyppi, R: Pyörivä tyyppi |
Toiminnan muoto | S: Yksittäinen toiminta, D: Kaksoistoiminto |
Räjähdyssuojattu muoto | M: räjähdyssuojattu Exd II BT4 Exd II BT6, I: Luonnostaan vaaraton Exia II CT6,n: Normaali |
Palautteen vipu | R1,M6*40L;R2,M8*40L;R,NAMUR; 1,10-40 mm; 2,40-70 mm |
Aukko | 90,90~180,180 |
Liitäntätyyppi | PT,NPT |
Vaihtoehto | 0,+PTM, +L/S |
Yrityksen esittely
Vuodesta 2007 lähtien WUXI XINMING AUTO-CONTROL VALLES INDUSTRY CO., LTD on perustettu.
Valmistamme pääasiassa pneumaattista toimilaitetta, pneumaattista palloventtiiliä, pneumaattista läppäventtiiliä, pneumaattista / sähköistä ohjausventtiiliä jne.
Yrityksellämme on kehittyneet käsittelylaitteet ja kehittyneet testauslaitteet. Prosessointilaitteihimme kuuluvat sorvit, jyrsinkone, porakone, höylä, porakone, CNC-sorvit, CNC-työstökeskukset ja muut laitteet. Sarjaa on yhteensä 30, joista 5 on tuotu pystysuora konekeskus ja useita kehittyneitä CNC-sorveja.
