Teollisuusautomaatiojärjestelmissä monet yritykset kohtaavat usein ongelmia venttiilin ohjauksessa, kuten hidas vastenopeus, riittämätön vääntömomentti, alhainen automaatiotaso ja tiheä huolto. Varsinkin putkistojärjestelmissä, jotka vaativat venttiilien toistuvaa avaamista ja sulkemista, toimilaitteen epävakaa suorituskyky ei vain vaikuta tuotannon tehokkuuteen, vaan voi myös aiheuttaa turvallisuusriskejä.
Angle Travel Pneumatic Actuator on suunniteltu ratkaisemaan nämä ongelmat tarjoamalla vakaan, nopean ja luotettavan automaattisen ohjauksen erilaisille 90 asteen pyöriville venttiileille.

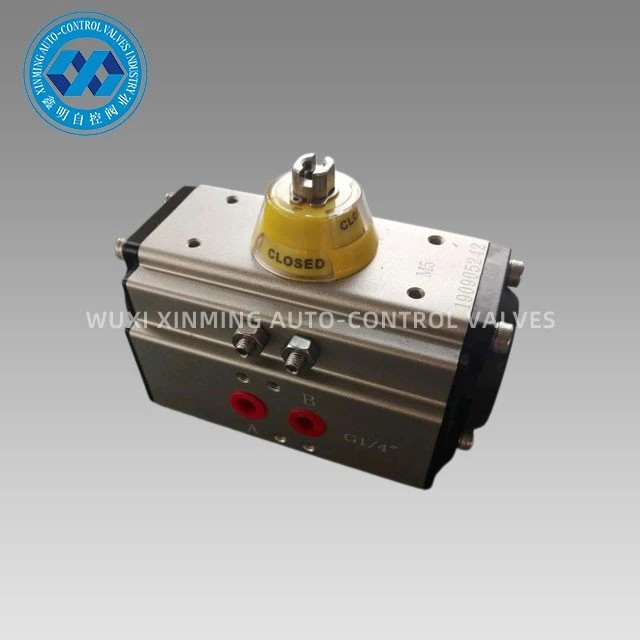

Angle Travel Pneumatic Actuator on paineilmalla toimiva toimilaite. Sisäisen voimansiirtomekanismin kautta se muuntaa pneumaattisen energian kulmikkaaksi pyörimisliikkeeksi, jolloin venttiili avautuu ja sulkeutuu.
Tätä toimilaitetta käytetään pääasiassa ohjaamaan kulmaventtiilejä, kuten palloventtiilejä, läppäventtiilejä ja tulppaventtiilejä. Siinä on kompakti rakenne, vakaa toiminta ja nopea vaste, mikä tekee siitä tärkeän ohjauslaitteen teollisuuden automatisoiduissa putkistojärjestelmissä.
XM-sarjan Angle Travel Pneumatic Actuator -toimilaitteita käytetään läppäventtiileiden, palloventtiileiden ja pyörivien koneiden ohjaamiseen automaattisesti. Tarkkuusvalu-alumiiniseoksesta valmistetut kaksois-telinemännät, joissa on kova hapetuskäsittely, parantavat kiertokulman tarkkuutta ja käyttöikää. Toimilaitteen runko, jossa on kova-hapetus, voi estää naarmuuntumisen tehokkaasti.
Tuotteen tekniset tiedot
|
Tuotteen nimi |
Kulmamatka pneumaattinen toimilaite |
|
Materiaali |
Ruostumaton teräs / alumiiniseos |
|
Todistus |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Toiminto |
ON / OFF |
|
Sovellus |
Automaatio Palloventtiili, Automaatio Läppäventtiili |
|
Lämpötila-alue |
-40-150 astetta |
|
Toimitusaika |
normaalisti 7 päivän sisällä. |
|
Toimitussatama |
Shanghai, Ningbo jne. |
|
Pakkauksen yksityiskohdat |
jokainen laatikko sisällä, vanerikotelo (merikuljetus) tai lava (lentokuljetus) ulkopuolella |
|
Pyörimiskulma |
0-90 astetta/ 0-120 astetta/ 0-180 astetta |
|
Rakenne |
hammastanko ja hammaspyörä pyörivä toimilaite |
|
Pintakäsittely |
kova anodisointi |
|
Käyttölämpötila |
Normaali lämpötila: -20 astetta ~ 80 astetta (-4 astetta F ~ 176 astetta F) |
|
Yhteys |
NAMUR, ISO5211 ja DIN3337 |
|
Korkin väri |
räätälöity tuki |
|
Tyyppi |
kaksoisnäyttelijänä ja yksinäyttelijänä |
|
Ilmaisin |
Räätälöity tuki |
|
Asenna lisävarusteet |
Rajakytkinlaatikko / solenoidiventtiili / venttiilin asennoitin jne. |
|
venttiili Tarvikkeet |
Manuaalinen ohitusvaihteisto |
|
Mäntä |
Kova anodisointi |
|
Keskikokoinen |
Vesi, öljy, ilma tai syövyttävä ympäristö |
|
Malli |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Tarjontakyky
Meillä on riittävä varasto vakiomalleja ja voimme toimittaa ne nopeasti.
Tukee OEM/ODM-räätälöintiä, jolloin pieni{0}}erätuotanto valmistuu nopeimmin 7 päivässä.
Pakkaus & Toimitus
Pakkaustiedot:
1). erillinen laatikko, jonka sisällä on vaahtomuovipakkaus
2) vanerilaukku merikuljetusta varten
3) Vanerilava lentokuljetukseen
Lähtösatama: Shanghai, Kiina
Toimitusaika:
|
Määrä (yksiköt) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Arvioitu Aika (päiviä) |
Tavarat varastossa |
7 |
20 |
Neuvoteltavaksi |
Etu
Kaikki prosessit on CNC{0}}kerran{1}}muovattava prosessin tarkkuuden ja käyttöiän varmistamiseksi.

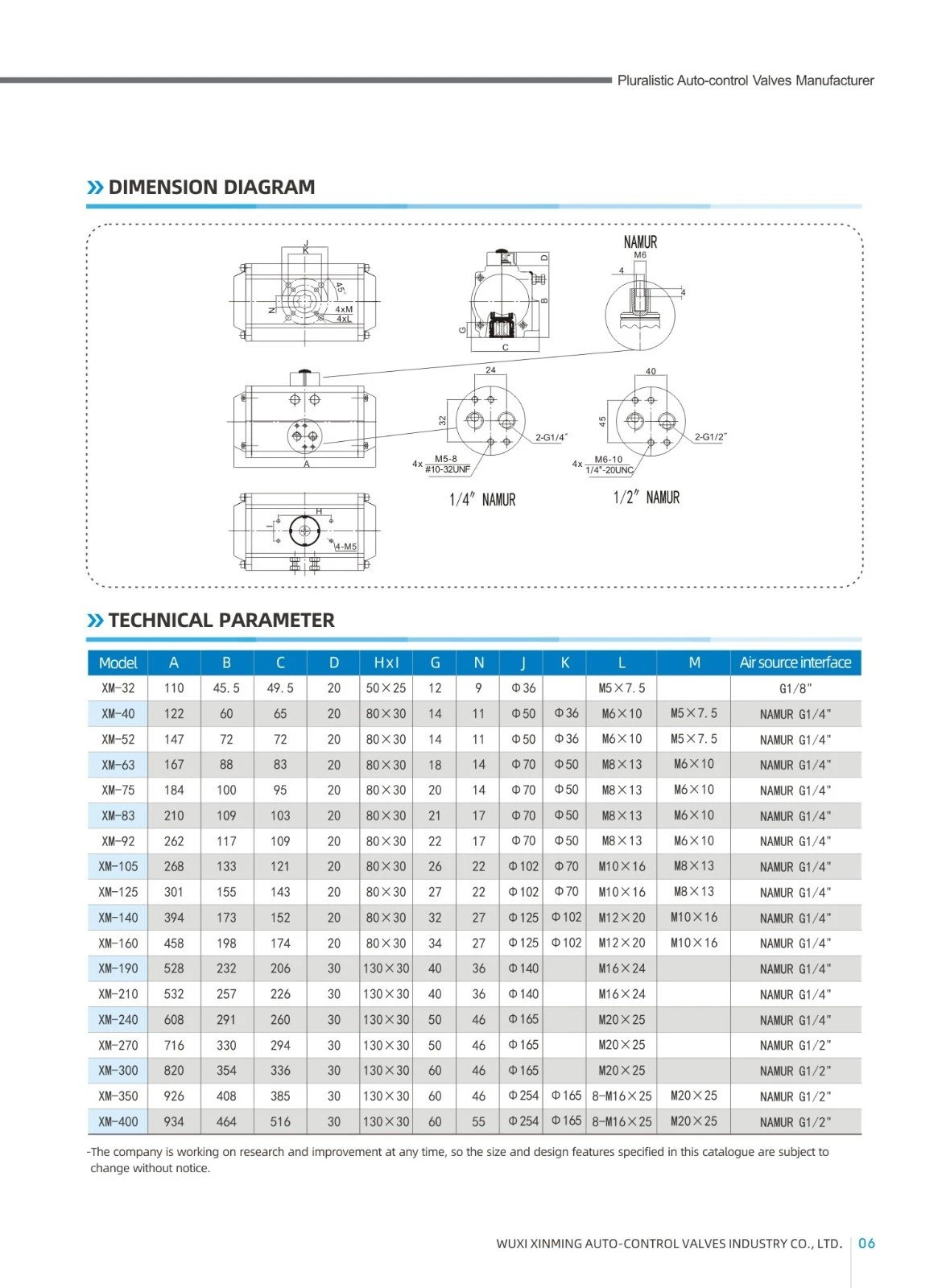

Kulmamatka pneumaattisen toimilaitteen mitat
XM KAKSITOIMINEN TOIMILAITTEEN TULOMOMENTTITAULUKKO
|
Malli |
Tuloilman paine (yksikkö:bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Ilmanpaineen ulostulomomentti (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
