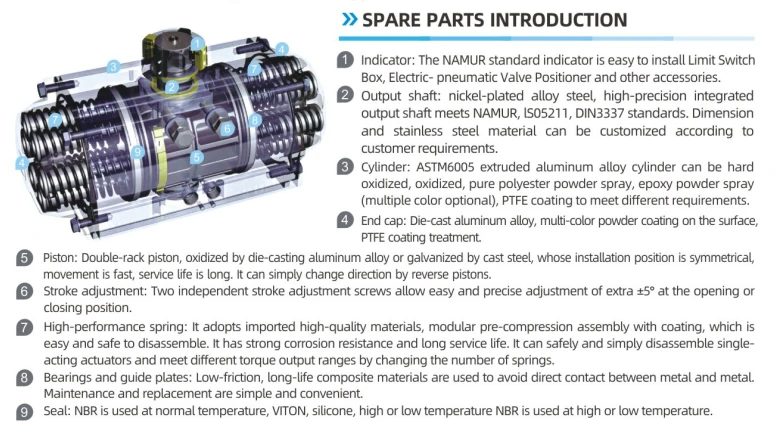

Pneumaattisten toimilaitteiden perusrakenne ja työperiaate
1. ydinkoostumus
Pneumaattinen käyttöyksikkö:
Sylinteri: mäntä tai kalvorakenne, joka muuntaa ilmanpaineen mekaaniseksi liikkeeksi.
Mäntä/kalvo: Työnnä lähtöakseli (kierto tai lineaarinen liike) puristuksen jälkeen.
Lähetysmekanismi:
Teline ja hammaspyörä (kiertotyyppi): muuntaa lineaarisen liikkeen pyörimiseksi.
Kevään paluumekanismi (yksi näyttelijätyyppi): Käytetään nollaamiseen, kun ilmanlähdettä ei ole.
Ohjausvarusteet:
Solenoidiventtiili: Hallitse ilmavirtauksen suuntaa kytkentätoimenpiteen saavuttamiseksi.
Sijoittaja: Vastaanottosignaalit (kuten 4-20 ma), säädä aukko tarkasti.
Rajakytkin: Palaute -asennon signaali lukitusohjaukseen.
2. miten se toimii
Paineilma tulee sylinteriin solenoidiventtiilin läpi ja työntää mäntä tai kalvoa suoran tai pyörivän liikkeen tuottamiseksi. Toimintatavasta riippuen:
Yhden toiminnan (jousen palautus): Kaasun tarjonnan toinen puoli, jousi tarjoaa nollausvoiman. Automaattinen nollaus, kun ilma katoaa.
Kaksoisnäyttely: Vaihtokaasun syöttö molemmilla puolilla, ei jousta, joka vaatii ulkoisia signaaleja kaksisuuntaisen liikkeen hallitsemiseksi.
