Osuuskuntatyöperiaate
Ohjauslinkki:
PLC/ohjain → Solenoidiventtiilin sähköinen signaali → paineikanavan kytkentä → pneumaattinen toimilaitteen toiminta (ON/OFF/SOMPT).
Tyypillinen prosessi:
Solenoidiventtiili saa tehoa, kytkee kaasupolun ja paineilma tulee toimilaitteen kammioon;
Paine työntää mäntä/kalvoa, mikä johtaa mekaaniseen siirtymään;
Tehon vikaantumisen jälkeen solenoidiventtiili nollataan, kaasu puretaan ja toimilaite palaa alkuperäiseen sijaintiin (jousen palautus tai käänteinen kaasun syöttö).
Ydinrakenteen suunnittelu
Solenoidiventtiiliosa
Venttiilin runkotyyppi:
Kaksiasentoinen tee (2/3): Ohjaus yksittäinen toimiva sylinteri (yksittäinen imu + pakokaasu).
Kaksiasentoinen viisisuuntainen (2/5): Ohjaa kaksoistoimista sylintereitä (kaksinkertainen imu + kaksinkertainen pakoputki).
Ajotila:
Suora toimenpide: Pieni virtaus suoraa asemaa (nopea vaste, sopiva korkeataajuiseen toimintaan).
Pilottitoimenpiteet: Ilmanpaineen avustettu kytkentä (suuri virtaus, korkeapaine skenaariot).
Erityinen suunnittelu:
Räjähdyksenkestävä kelat (ATEX-sertifioitu) palaviin ympäristöihin;
Pieni virrankulutus (0. 5W ~ 1W) akun keston pidentämiseksi;
Manuaalinen hätäpainike (voidaan pakottaa muuttamaan kaasupolkua virtahäiriön tapauksessa).
Sopusoinnussa toimilaitteen kanssa
Liitäntästandardi: täyttää ISO 15407- tai NFPA -eritelmät nopean kaasun yhteyden varmistamiseksi.
Virtauksen sovittaminen: Venttiilin CV -arvon on täytettävä toimilaitteen nopeusvaatimukset.

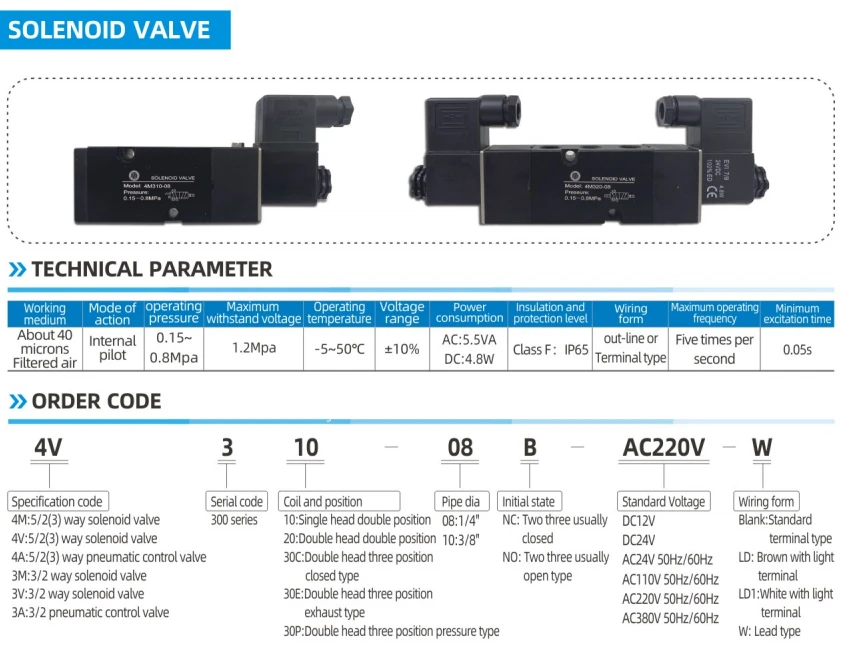

Keskeiset suorituskykyparametrit
Jännitteen yhteensopivuus: DC 24V (yleisesti käytetty teollisuudessa), AC 220 V (suuritehoinen skenaario).
Vastausaika: vähemmän tai yhtä suuri kuin 50 ms (nopea venttiili voi saavuttaa 10 ms, vaikuttaen toimilaitteen taajuuteen).
Työpainealue: {{0}}. 2 ~ 1.0MPA (yleinen tyyppi), korkeapaineventtiilin tuki 10MPA.
Suojausluokka: IP65 (pölynpitävä ja vedenpitävä), joka sopii ankariin työoloihin.
Sykliikä: suurempi tai yhtä suuri kuin 10 miljoonaa kertaa (korkea luotettavuus teollisuussuunnittelu).
Tyypilliset sovellusskenaariot
Venttiilin automaattinen ohjaus:
Öljyputkilinjapalloventtiilin etäkäyttö ja sulkeminen;
Kemiallisissa kasveissa säätelevien venttiilien tarkka virtaushallinta.
Mekaaninen toiminta -asema:
Automaattinen tuotantolinjan kiinnitys sylinterin kiinnitys;
Materiaalin työntäminen ja pakkauskoneiden sijoittaminen.
Turvallisuuslukitusjärjestelmä:
Katkaise ilmansyöttö nopeasti hätätilanteen sammutuksen aikana (ESD);
Paloventtiilin pneumaattinen hätätilanne.
