Pneumaattinen pidennetty hitsauspallventtiili: Tuotteen esittely
Yleiskatsaus
Pneumaattinen pidennetty hitsauspalloventtiili on erikoistunut virtausohjauslaite, joka on suunniteltu sovelluksille, jotka vaativat suurta kestävyyttä, tiukkaa tiivistystä ja yhteensopivuutta korkean lämpötilan tai syövyttävien väliaineiden kanssa. Laajennettu varsi ja hitsattu rakenne, tämä venttiili on ihanteellinen teollisuudenaloille, kuten öljy ja kaasu, petrokemikaalit ja sähköntuotanto, joissa luotettavuus ja suorituskyky äärimmäisissä olosuhteissa ovat kriittisiä. Sen yhdistelmä vankkoja materiaaleja, tarkka pneumaattinen käyttö ja laajennettu muotoilu varmistaa optimaalisen suorituskyvyn vaativissa ympäristöissä.
Rakenteelliset piirteet
1. Venttiilin runko:
- Rakennettu hiiliterästä, ruostumattomasta teräksestä tai seosteräksestä, mikä tarjoaa suuren lujuuden ja kestävyyden äärimmäisille lämpötiloille ja paineille.
-Sisältää hitsatun rakenteen, joka varmistaa vuodonkestävän ja vankan suunnittelun, joka sopii korkean integroidun sovelluksiin.
2. Laajennettu varsi:
- Laajennettu varren suunnittelu mahdollistaa venttiilin asentamisen putkistoihin, joissa on eristys- tai korkean lämpötilan ympäristö, suojaamalla toimilaite lämpövaurioilta.
- Varsi on valmistettu ruostumattomasta teräksestä tai lujasta seoksesta, joka varmistaa kestävyyden ja korroosionkestävyyden.
3. pallo:
- Pallo on ruostumattomasta teräksestä valmistettu tarkkuus- tai kevytteräksistä, jotka on usein päällystetty kovilla materiaaleilla (esim. Volframikarbidi) parantamaan kulumiskestävyyttä.
-Suunniteltu täysikäyttöisellä tai alennetulla konfiguraatiolla, koko porallinen muotoilu minimoi paineen pudotuksen ja mahdollistaa helpon puhdistuksen.
4. Istuimet:
- Valmistettu PTFE-, kurkistus- tai metallitiivisteistä, jotka tarjoavat erinomaisen tiivistyksen suorituskyvyn ja yhteensopivuuden korkean lämpötilan ja syövyttävien väliaineiden kanssa.
-Istuimet varmistavat kuplatiiviin sulkemisen, jopa korkeapaine-olosuhteissa.

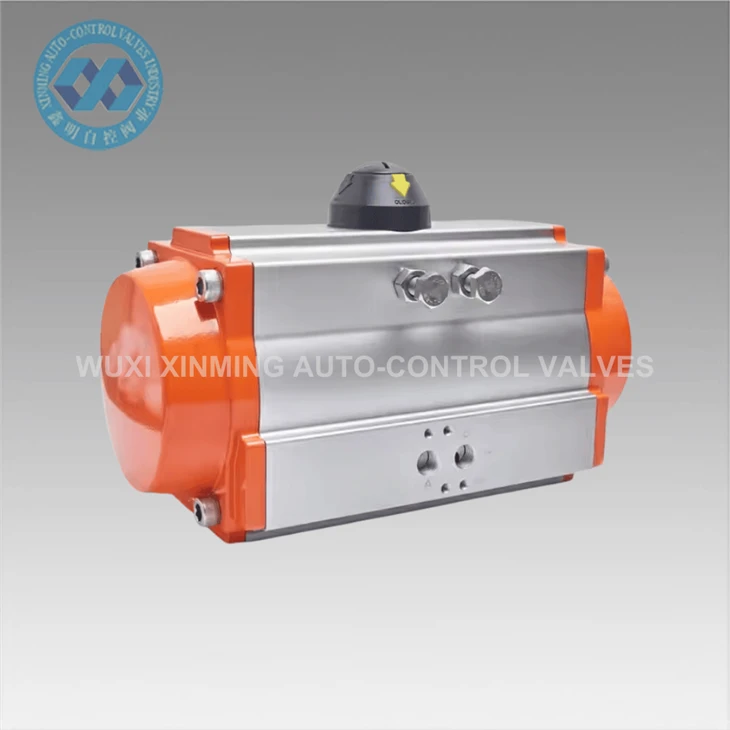

5. Pneumaattinen toimilaite:
- Toimilaite on valmistettu alumiiniseoksesta tai ruostumattomasta teräksestä, joka tarjoaa kevyen mutta kestävän rakenteen.
-Saatavana kaksoisvaikutteisiin tai kevään paluukokoonpanoihin tarjoamalla joustavuutta erilaisille operatiivisille tarpeille.
- Varustettu paikannimet, rajakytkimet ja solenoidiventtiilit tarkkaan ohjaukseen ja automatisointiin.
6. Tiivisteet ja tiivisteet:
-Korkealaatuiset tiivisteet ja tiivisteet varmistavat vuotojenkestävän käytön ja kulumiskestävyyden.
- Yhteensopiva laajan lämpötilan ja paineiden kanssa.
Työperiaate
Pneumaattinen pidennetty hitsauspalloventtiili toimii yksinkertaisella, mutta erittäin tehokkaalla mekanismilla, varmistaen tarkan virtauksen hallinnan ja luotettavuuden:
1. Avoin sijainti:
- Kun pneumaattinen toimilaite aktivoidaan, se pyörittää varsia ja palloa 90 astetta.
- Palloreikä kohdistuu putkilinjaan, jolloin väliaine voi virtata läpi minimaalisella vastuskyvyllä.
2. Suljettu asema:
- Kun toimilaite kiertää varren takaisin 90 astetta, pallo kääntyy estämään virtauksen, painamalla tiukasti istuimia vasten.
- Istuimet varmistavat kuplatiiviin tiivisteen, joka estää vuotojen.
3. Virtaussäätely:
- Pyörittämällä palloa osittain venttiili voi moduloida virtausta tarjoamalla tarkan ohjauksen sovelluksille, jotka vaativat muuttuvia virtausnopeuksia.
