Tuotteen yleiskatsaus

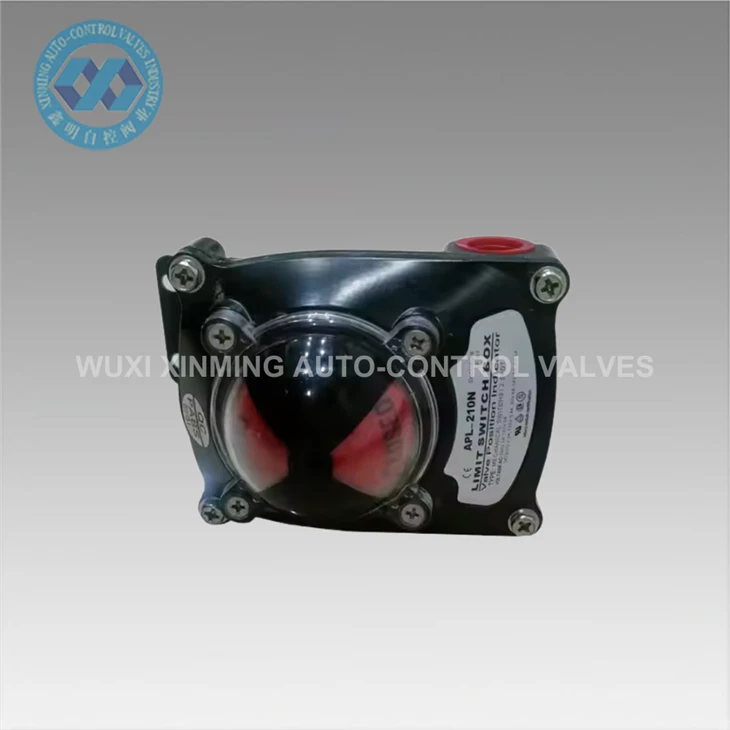

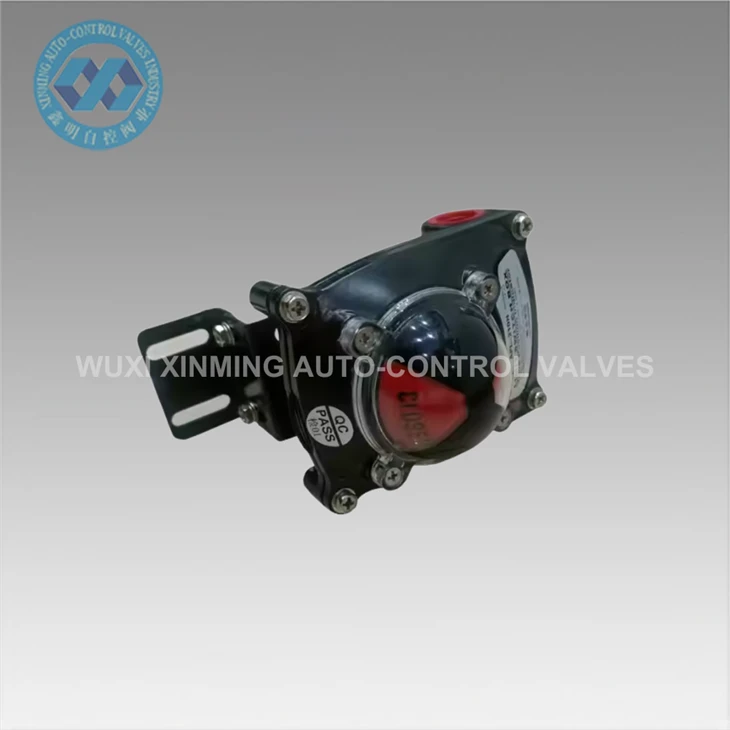

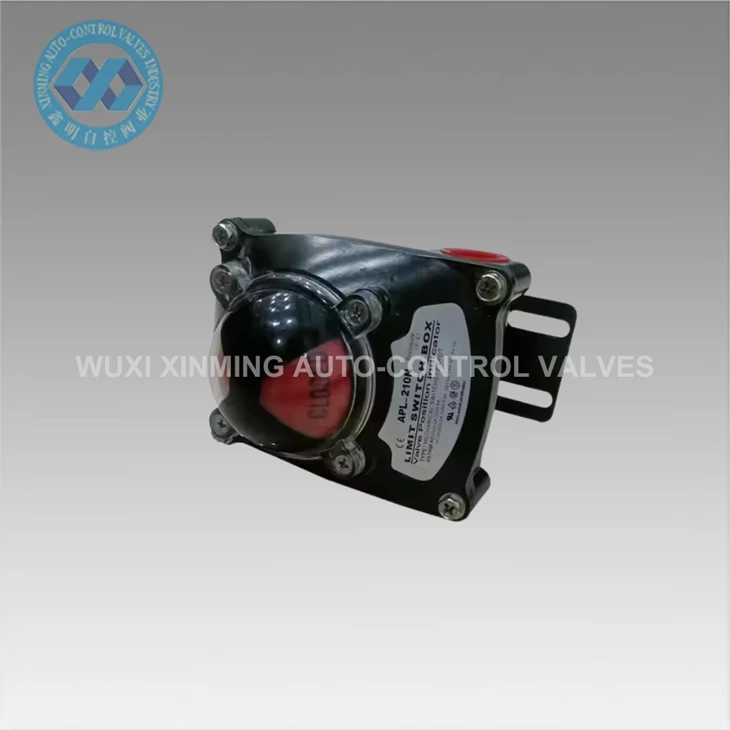

APL-210N mekaaninen rajakytkinrasia on suunniteltu tarkkaan venttiilin asennon osoittamiseen ja takaisinkytkentään teollisuusautomaatiojärjestelmissä. Sitä käytetään laajasti pneumaattisissa pyörivissä toimilaitteissa ja neljänneskierrosventtiileissä, kuten palloventtiileissä ja läppäventtiileissä, luotettavien auki/kiinni-tilasignaalien tarjoamiseksi ohjausjärjestelmille.
Tämä rajakytkinrasia muuntaa venttiilin varren mekaanisen pyörimisen sähköisiksi kytkentäsignaaleiksi sisäisen nokkamekanismin kautta, mikä varmistaa tarkan asennonvalvonnan automaattisen venttiilin toiminnan aikana. Se on olennainen osa prosessiteollisuudessa, jossa reaaliaikaista-venttiilin tilapalautetta tarvitaan turvallisen ja vakaan järjestelmän ohjaamiseen.
Toimintaperiaate
APL-210N asennetaan pneumaattisen toimilaitteen päälle ja liitetään mekaanisesti venttiilin karaan. Kun venttiili pyörii 0 - 90 astetta, kytkinrasian sisällä oleva nokka pyörii vastaavasti ja laukaisee sisäiset mekaaniset kytkimet.

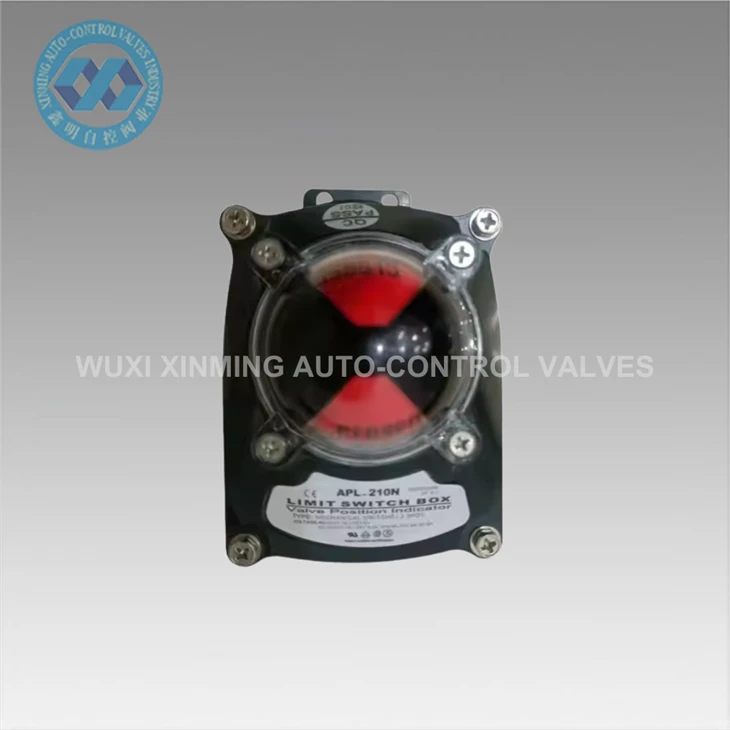

Nämä kytkimet lähettävät PLC:lle tai ohjausjärjestelmille ON/OFF-signaaleja, jotka osoittavat, onko venttiili täysin auki vai täysin kiinni. Yläkannessa oleva visuaalinen ilmaisin tarjoaa selkeän vahvistuksen paikan päällä avaamatta laitetta.

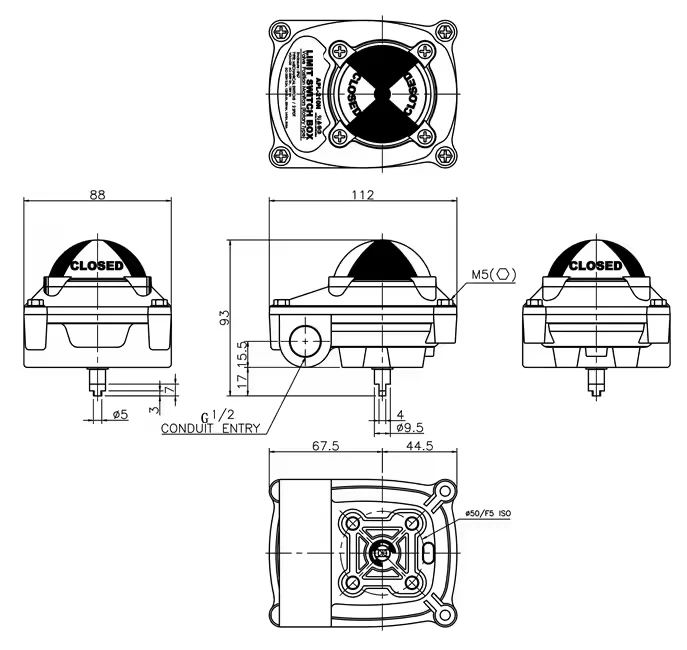

Tekniset tiedot
| Malli | APL-210N |
| Tuotetyyppi | Mekaaninen rajakytkinlaatikko |
| Sovellus | Venttiilin asennon ilmaisin |
| Yhteensopivat venttiilit | Palloventtiili, läppäventtiili |
| Pyörimisalue | 0 astetta - 90 astetta |
| Asunnon materiaali | Alumiiniseos |
| Suojausluokka | IP67 |
| Asennusstandardi | NAMUR |
| Signaalin tyyppi | Mekaaninen ON/OFF-kytkin |
| Asennus | Pneumaattinen pyörivä toimilaite asennettuna |
Sovellukset
APL-210N rajakytkinrasiaa käytetään laajalti teollisuusautomaatiojärjestelmissä, jotka vaativat venttiilin asennon palautetta:
- Öljy- ja kaasuputkien venttiilien ohjausjärjestelmät
- Vedenkäsittely- ja jätevesilaitokset
- Kemialliset jalostuslaitokset
- Sähköntuotantojärjestelmät
- Teollisuuden prosessiautomaatiolinjat
- LVI- ja yleiset virtauksensäätöjärjestelmät
Tyypillisessä käytössä se asennetaan läppäventtiiliä käyttävään pneumaattiseen toimilaitteeseen, jossa se raportoi jatkuvasti venttiilin auki/kiinni -tilan takaisin valvomoon turvallista prosessin valvontaa varten.
