APL-210N rajakytkinrasia on suunniteltu luotettavaan venttiilin asennon takaisinkytkentään teollisuusautomaatiossa käytetyissä pneumaattisissa toimilaitejärjestelmissä. Se tarjoaa selkeän auki/kiinni-ilmaisun ja sähköiset kytkentäsignaalit, jotka tukevat neljänneskierrosventtiilien, kuten palloventtiilien ja läppäventtiilien, valvontaa ja ohjausta.
Suoraan toimilaitteeseen asennettu laite muuttaa pyörivän venttiilin liikkeen mekaanisiksi kytkentätoiminnoiksi. Nämä signaalit lähetetään tyypillisesti PLC- tai DCS-järjestelmiin, mikä mahdollistaa tarkan venttiilin tilan vahvistuksen prosessin ohjaus- ja turvalukitussovelluksissa.
Tuotteen tekniset tiedot
| Malli | APL-210N |
| Materiaali | Alumiinin painevalu/ruostumaton teräs (304/316) |
| Kuori |
IP67 |
| Ympäristön lämpötila | -25 astetta ~ +85 astetta |
| Asennon ilmaisin | on-keltainen; pois-punainen |
| Kaapelin sisääntulo | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Asuntojen suunnittelu ja ympäristönsuojelu
Kotelo on saatavana alumiinivalu-tai ruostumattomasta teräksestä (304/316) korroosio- ja kestävyysvaatimuksista riippuen.
- Alumiinikotelo: yleinen teollisuuspalvelu
- Ruostumaton teräskotelo: syövyttävät tai offshore-ympäristöt
IP67-suojausluokitus varmistaa pölyn tunkeutumisen ja tilapäisen veteen upottamisenkestävyyden, joten se sopii avoimeen kenttäasennuksiin.
Mekaaninen asennon palautejärjestelmä
Sisäinen nokka{0}}käyttöinen mekanismi mahdollistaa mekaanisten kytkimien suoran käytön venttiilin pyörimisen perusteella.

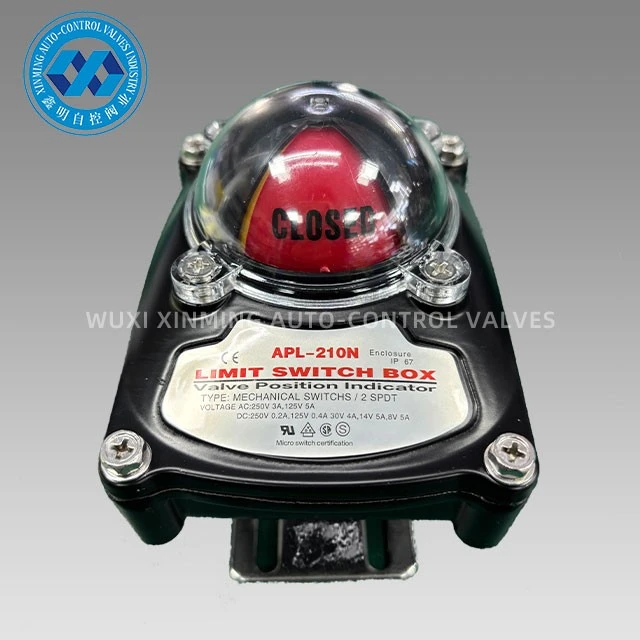

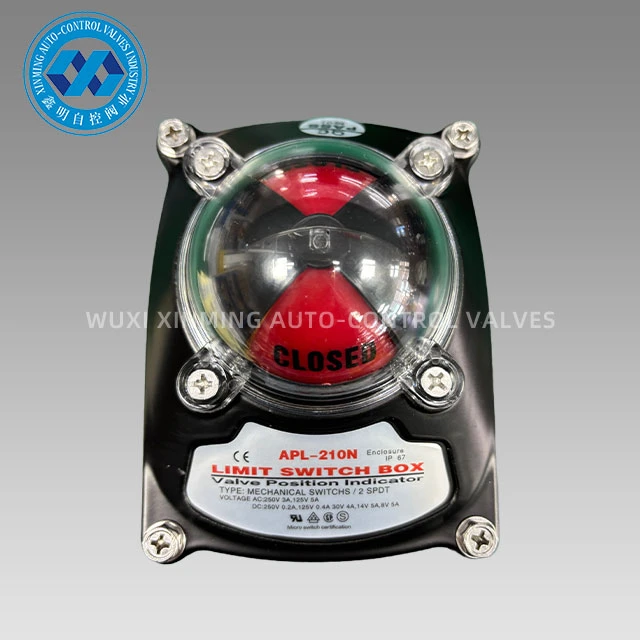

Sijainnin ilmaisin saadaan visuaalisen ilmaisimen kautta:
- Keltainen: venttiili auki
- Punainen: venttiili kiinni
Tämä mahdollistaa venttiilin tilan suoran kenttätarkastuksen ilman ohjausjärjestelmään pääsyä.
Sähköintegraatio ja kaapelien sisääntulo
APL-210N tukee useita kaapelin sisäänvientikokoonpanoja maailmanlaajuisen asennuksen yhteensopivuuden varmistamiseksi:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Tämä joustavuus tukee integrointia erilaisiin alueellisiin standardeihin ja toimilaitteiden ohjausarkkitehtuureihin.
Sovellusalue
APL-210N:tä käytetään venttiiliautomaatiojärjestelmissä, jotka edellyttävät luotettavaa diskreettia asennon palautetta, mukaan lukien:
- Pneumaattiset toimilaitteet
- Neljännes{0}}kiertoventtiilijärjestelmät
- Öljy- ja kaasuputkien infrastruktuuri
- Kemialliset jalostuslaitokset
- Vesi- ja jätevesijärjestelmät
- Yleinen teollinen prosessiohjaus
Mekaanisia rajakytkinrasiaa käytetään edelleen laajalti teollisuusautomaatiossa, koska ne sietävät kenttäolosuhteita, ovat ennakoitavissa kytkentäkäyttäytymisessä ja ovat yhteensopivia vakiotoimilaiteliitäntöjen kanssa. APL-210N on tarkoitettu sovelluksiin, joissa kestävyys ja toiminnan johdonmukaisuus ovat etusijalla kehittyneiden diagnostiikkatoimintojen edelle.
