Kiekkoläppäventtiilillä on yksinkertainen rakenne, pieni koko, kevyt, edullinen, kätevä ohjaus ja käyttö, suuri tehokas kiertoalue, nopea avaaminen ja sulkeminen, työvoiman säästö ja hyvä tiivistyskyky, ja sillä on metallisen kovatiiviste ja elastinen tiiviste.
Virtauksen automaattinen käynnistäminen ja pysäyttäminen nopeammin kuin moottorikäyttöiset{0}}venttiilit, jotka toimivat paineilmalla. Sinun on ohjattava toimilaitteeseen tulevaa ilmaa joko mukana tulevalla sähköisellä ohjausventtiilillä tai manuaalisella on/off-venttiilillä. Venttiilit eivät vaadi pienintä painehäviötä tulon ja ulostulon välillä toimiakseen.
Toimilaite on asennettu suoraan venttiilin runkoon liikkeen minimoimiseksi ja kulumisen vähentämiseksi. Toimilaitteen päällä oleva visuaalinen virtausosoitin näyttää, onko venttiili auki vai kiinni. Manuaalinen ohitus mahdollistaa venttiilin käytön sähkökatkon aikana.
Tuotetiedot

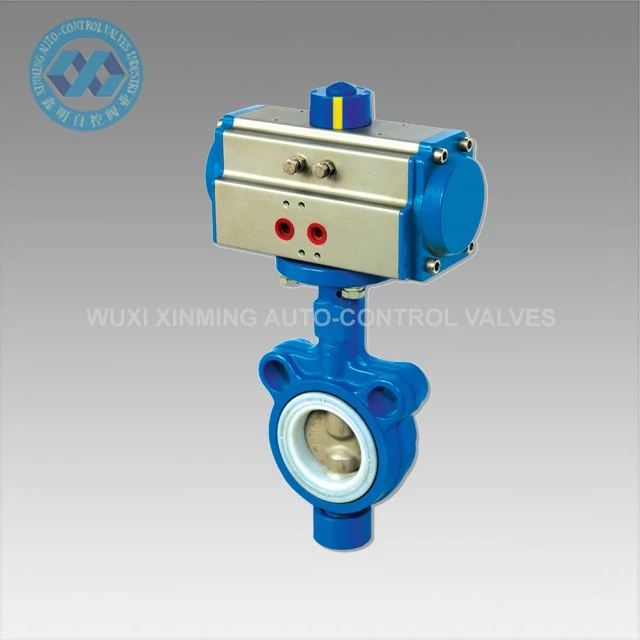

| Tuotteen nimi | Wafer Butterfly Valve |
| Tuotemerkki | XM ja OEM hyväksytään myös |
| Läppäventtiilin koko | 25mm-1000mm |

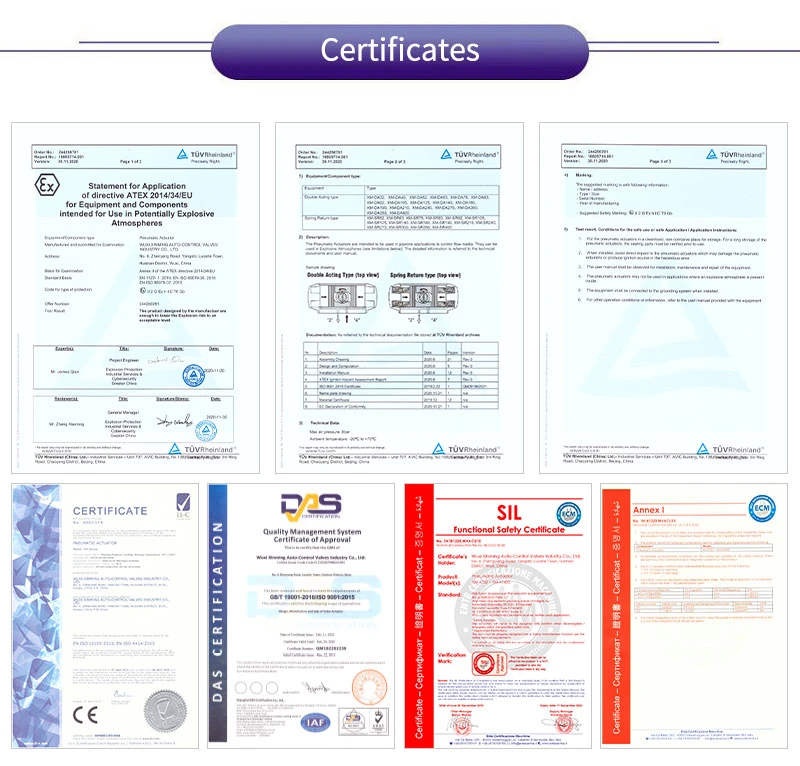

| Sertifiointi | CE, ATEX, SIL3, ISO9001:2016 |
| Venttiilin tyyppi | Perhonen |
| Käytettäväksi | Vesi, öljy, ilma, maakaasu, höyry, juomavesi |
| Tiivisteen materiaali | EPDM-kumi, NBR, PTFE, metalli---metalli |
| Tekniset tiedot Met | API 609 |

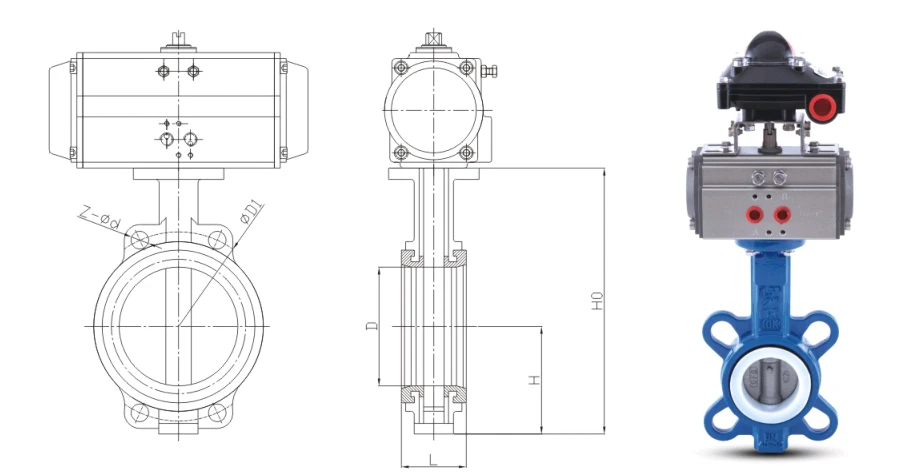

Tekninen parametri:
| Nimellinen halkaisija | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tuumaa | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Venttiilien suunnittelu ja valmistus | GB/T12238 standardin mukaan | ||||||
| Venttiilin laipan koko | Standardin GB/T9113, GB/T17241.6 mukaan | ||||||
| Venttiilin rakenteellinen pituus | GB/T12221 standardin mukaan | ||||||
| Venttiilin tarkastus ja kokeilu | GB/T13927 standardin mukaan | ||||||
Tuotteen ominaisuudet:
• Kevyt ja kompakti: saman kaliiperin paino on vain 1/6 luistiventtiilistä ja asennustilaa pienennetään 50 %
• Kaksisuuntainen kupla{0}}tiiviste: EPDM/NBR/VITON/PTFE elastinen venttiilin istukka, ei vuotoa (ISO 5208 Rate A)
• Matala vääntömomentti: virtaviivainen perhoslevy + itse-voiteleva holkki, helppo ajaa manuaalisilla, pneumaattisilla ja sähkötoimilaitteilla
• Online-huolto: Venttiilin runko ei ulotu putkilinjaan, ja perhoslevy voidaan vetää ulos löysäämällä neljä laippapulttia irrottamista ja kokoamista varten
• Monitoiminen: Se voidaan avata ja sulkea kokonaan, ja sitä voidaan myös säätää tarkasti 15-75 asteen välillä
Tuotesovellukset:
• Kunnallinen vesi: raakavesi, puhdas vesi, viemäri, pumppuaseman eristys
• LVI: keskusilmastointi, kaukolämmitys, jäähdytysvesikierto
• Ruoka ja lääkkeet: CIP/SIP-puhdistusjärjestelmä, FDA 3A sanitaatioluokka valinnainen
• Kemia ja petrokemia: heikko happo ja alkali, liuotin, jauhe, pneumaattinen kuljetusputki
• Tehoenergia: jäähdytystorni, lauhde, sprinklerijärjestelmä
Tarjontakyky
Toimituskyky: 1000 yksikköä kuukaudessa, pneumaattinen läppäventtiili
Pakkaus & Toimitus
Pakkaustiedot:
1) Jos suuri määrä, vanerikotelo
2) Jos pieni määrä, laatikko tai vanerilava
Lähtösatama: Shanghai, Kiina
Toimitusaika:
|
Määrä (yksiköt) |
1-50 |
51-1000 |
＞1001 |
|
Arvioitu Aika (päiviä) |
Tavarat varastossa |
30 |
Neuvoteltavaksi |
Palvelumme
1) 7x24 tunnin hotline
2) Tiukka laadunvalvonta
3) Hyvä laatu edulliseen hintaan
4)Erinomainen jälki-palvelu
5) Online tekninen tuki
6) Nopea toimitusaika
Valinta- ja tilausvinkkejä:
Kun väliaine sisältää hiukkasia, jotka ovat suurempia tai yhtä suuria kuin 2 mm, valitse kova tiiviste tai kaksoisepäkeskorakenne.
Paloturvallisuuden vaatiessa voidaan valita grafiittitäyte + SS316L lasta.
Tarjoa sähköinen 24 V/220 V, pneumaattinen kaksitoiminen/jousipalautus, rajakytkin, asennoittimen täysi sarja.
Jos tarvitset Wafer Butterfly Valve CAD-piirustuksia, 3D-malleja tai projektin mukautusratkaisuja, ota yhteyttä: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Tietoja meistä:

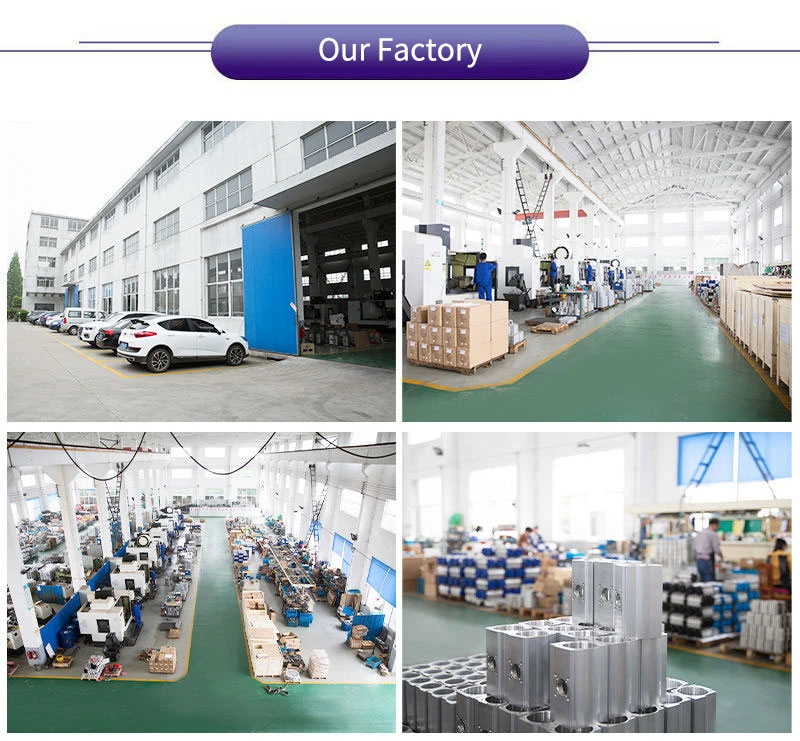

Wuxi Xinming Auto{0}}control Valves Co., Ltd. on erikoistunut valmistamaan ISO9001-sertifioituja XM-sarjan pneumaattisia toimilaitteita ja automaattisia ohjausventtiilejä, jotka ovat ISO5211/DIN3337/VDI/VDE-3845/NAMUR-standardien mukaisia. Kehittyneillä T&K-ominaisuuksilla ja tuotantolaitoksillamme tuotteemme palvelevat erilaisia teollisuudenaloja, mukaan lukien öljy- ja kaasu-, kemian- ja voimalaitokset, jotka ilmentävät sitoutumistamme "teknologia ensin, laatu huippuluokkaa" innovatiivisten ratkaisujen ja luotettavan suorituskyvyn kautta.
