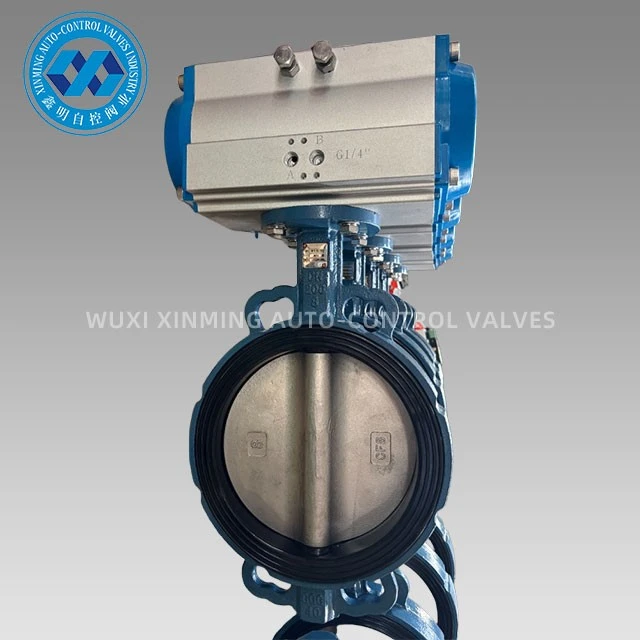

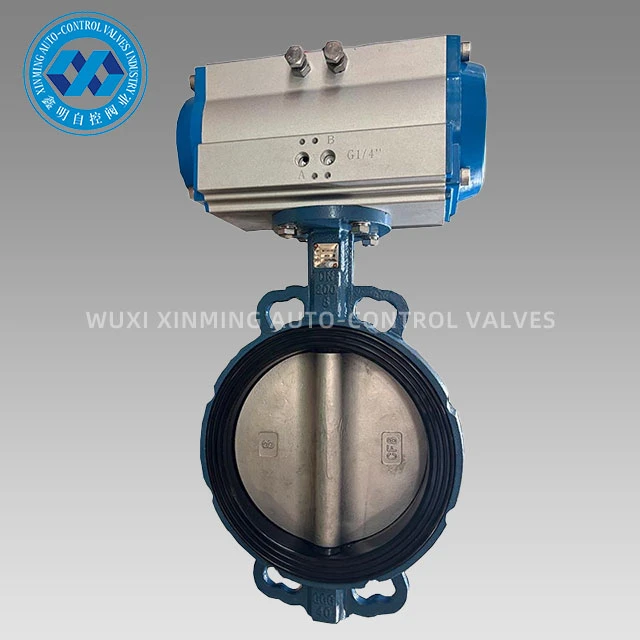

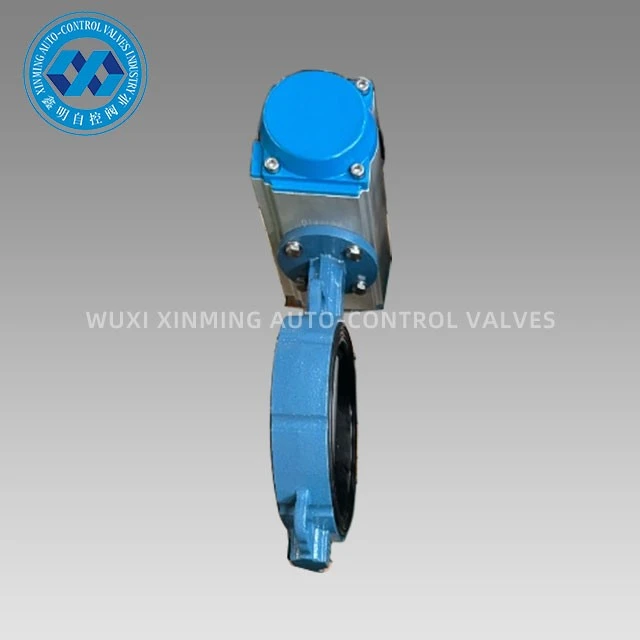

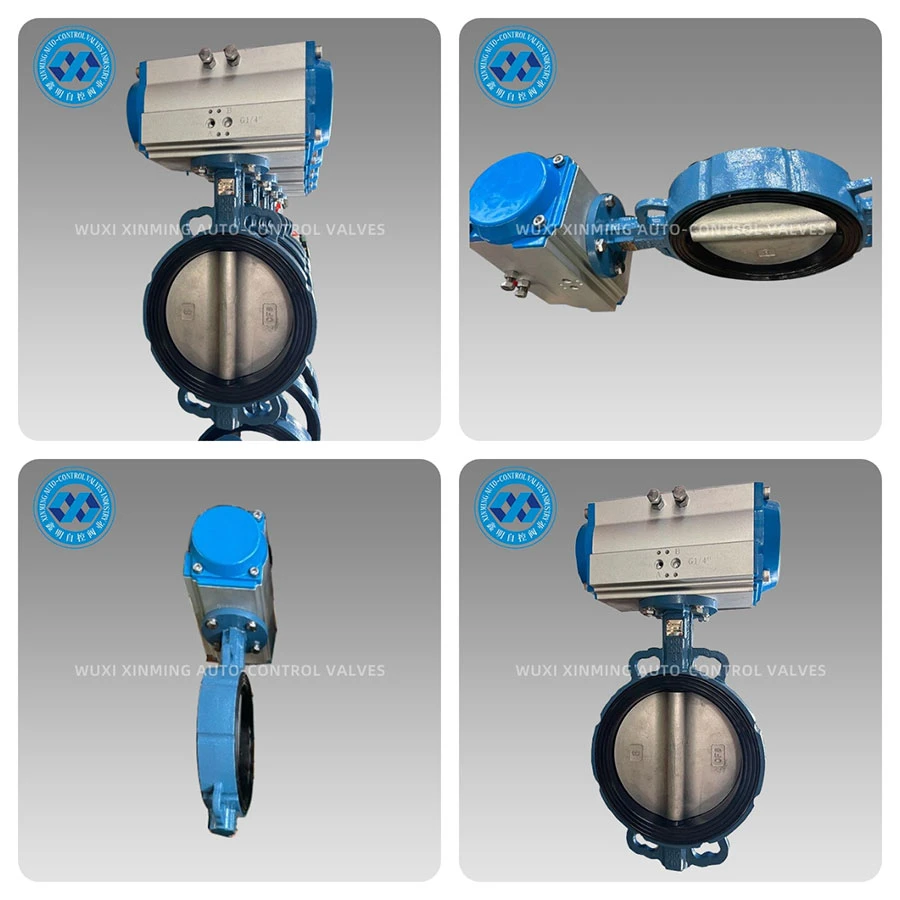

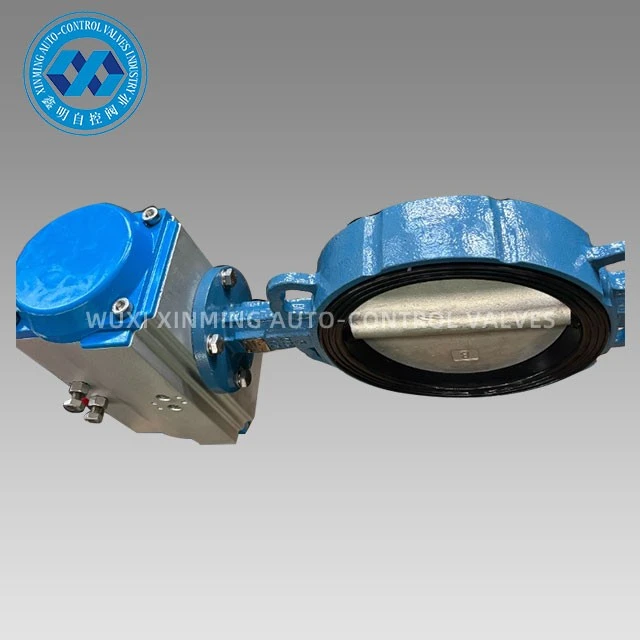

Pneumaattisella toimilaitteella-toimiva läppäventtiili integroi tehokkaan-keskiviiva-/kaksoisepäkeskisen läppäventtiilin hammastanko- tai haarukka-tyyppiseen pneumaattiseen toimilaitteeseen, mikä mahdollistaa nopean avautumisen ja sulkemisen sekä tarkan säädön 0-90 astetta puhtaalla paineilmalla. Venttiilin rungossa on virtaviivainen kiekon muotoinen{6}}virtauskanava, joka johtaa erittäin pieneen paineen alenemiseen täysin auki ja kuplaton suljettaessa. Se on suunniteltu erityisesti automatisoituihin prosesseihin, ja se täyttää nykyaikaisen teollisuuden tiukat nopeuden, turvallisuuden ja energiatehokkuuden vaatimukset.
Tuotteen edut:
Nopea avaaminen ja sulkeminen
Yksi-toiminen Enintään 0,5 s, kaksitoiminen enintään 1 s, mikä vähentää vesivasaran ja materiaalin hukkaa.
Korkea vääntömomenttilähtö
Haarukan rakenne tarjoaa jopa 15 000 N·m, ja se ohjaa helposti halkaisijaltaan DN1200 suuria{3}}venttiililevyjä.
Pitkäkestoinen-tiivistys
EPDM/PTFE-komposiittikuminen vuoraus säilyttää ANSI Class VI:n nollavuotoja jopa 500 000 jakson jälkeen.
Palonkestävä ja antistaattinen{0}}
Yhteensopiva standardien API 607 ja ISO 10497 kanssa, sopii syttyville kaasuille ja pölyisille ympäristöille.
Modulaarinen liitäntä
Toimilaitteessa ja venttiilin rungossa käytetään ISO 5211 -standardin laippoja; Sähköisten/hydraulisten toimilaitteiden vaihto paikan päällä kestää vain 10 minuuttia.
Merkittävä energiansäästö
Ilma-käyttöinen virrankulutus on vain 1/3 samantyyppisten sähkötoimilaitteiden energiankulutuksesta. jousen palautus on saatavilla ilmalähteen vian varalta, mikä varmistaa turvallisen asennon.
Tekniset tiedot:
Halkaisija: DN40-DN1200 (1½"-48")
Paine: PN6-PN100 / luokka 125-600
Lämpötila: -40 astetta ~+200 astetta (matala-lämpötilatyyppi -60 astetta , korkean lämpötilan tyyppi +450 astetta)
Venttiilin runko: pallografiittivalurauta, WCB, CF8, CF8M, duplex-teräs, alumiinipronssi
Venttiililevy: CF8, CF8M, nailonpinnoite, Hastelloy
Holkki: EPDM, NBR, PTFE, FKM, silikonikumi
Toimilaite: kaksois-toiminen/jousipalautus, IP66/IP67-suojaus, valinnainen räjähdyssuojattu-Ex d IIB T6
Liitäntä: kiekko, korvake, laippa, ANSI/JIS/DIN
Vuotonopeus: ANSI-luokka VI / nollakuplataso
Laadunvalvonta:
→ Kaksoismateriaalin tarkastus: spektrianalyysi ja matalan lämpötilan{0}}iskutestaus
→ Kerta-koneistus viiden-akselin työstökeskuksessa, pyöreys Vähemmän tai yhtä suuri kuin 0,02 mm
→ 100 % 1,5x PN-kotelon lujuustesti + 1.1x matalapaineinen-paineilmatiiviystesti
→ Toimilaitteen iskun kalibrointi laserseurantalaitteella, lineaarisuusraportti arkistoitu 5 vuodeksi
→ Kolmannen-osapuolen API 6D, CE, ISO 9001 -tarkastukset, alkuperäiset raportit toimituksen mukana
Pakkaus ja toimitus:
Pakkaus ja kuljetus: venttiilin runko ja toimilaite on kumpikin kääritty VCI-ruosteenestokalvolla, ja ulompi laatikko on valmistettu viidestä kerroksesta vahvistettua aaltopahvia. kiinnitetty puisilla lavoilla ja muoviteräsnauhoilla, soveltuu merikuljetukseen -50 astetta +70 asteeseen. Lähetysmerkki sisältää projektinumeron ja QR-koodin; skannaa koodi ladataksesi takuutodistuksen ja testivideon.
Myynnin jälkeinen-palvelu:
• 18 kuukauden takuu, ilmainen vaihto valmistusvirheille.
• Kotimaan 24-tunnin vastaus, 72 tunnin saapuminen paikan päälle; ulkomaille 48 tunnin videodiagnostiikka, varaosat suoraan DHL:n kautta.
• Elinkaaritietue: luettelo haavoittuvista osista, huoltovideot, online-koulutus.
• Tarjoaa vuosittaisia tarkastuksia ja suorituskyvyn kalibrointia varmistaakseen venttiilien vakaan toiminnan 10+ vuoden ajan.
Vahvuutemme: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., perustettu vuonna 1998, pinta-ala on 38 000 ㎡ ja sen vuotuinen tuotantokapasiteetti on 120 000 pneumaattisella toimilaitteella{8}}toimivia läppäventtiilejä ja niihin liittyviä toimilaitteita. DMG Saksan ja MAZAK Japanin koneistuskeskuksilla sekä API 6D -nestelaboratoriolla T&K-tiimiimme kuuluu 26 henkilöä ja 42 patenttia. Tuotteitamme viedään 56 maahan, ja ne tarjoavat venttiiliratkaisuja maailmanlaajuisiin projekteihin, kuten Shell, BASF ja Sinopec. Valitse XINMING, valitse luotettavuus ja tehokkuus!
